Renroms brannsikkert materialekrav: Standarder, klassifiseringer og spesifikasjoner

En innlevering kommer tilbake merket revider og send inn på nytt fordi veggpanelet er klasse A, men dørbladet har bare en klasse B1-rapport, og ingen kan produsere en test av de to installert sammen. Det feilmønsteret er vanlig. Brannytelse i et renrom er ikke en enkelt materiell egenskap; det er en kjede av kjerne, belegg, lim, ramme, tetningsmasse, maskinvare og monteringstesten som binder dem sammen.

Det praktiske regelsettet er kort: behandle reaksjon på brann og brannmotstand som separate krav, be om testrapporter på hele sammenstillingen i stedet for kjernen alene, og hold tetthet, tykkelse, belegg og skjøtedetaljer identiske med det som ble testet. Alt nedenfor følger av disse tre punktene.

Brannklasse og brannmotstand er to separate krav

Partikkelkontroll og kompartmentering styres av forskjellige standarder, og spesifikasjoner som blander dem produserer argumenter på stedet. Reaksjon på brann beskriver hvordan et materiale nærer en brann: antennelse, flammespredning, varmeavgivelse og røyk. Brannmotstand beskriver hvor lenge en bygget sammenstilling holder brann tilbake: integritet, isolasjon og, der det er relevant, bæreevne.

Reaksjon på brann, materialprøven

GB 8624 graderer byggematerialer fra klasse A (ikke-brennbart) ned gjennom B1, B2 og B3, og klasse A er den vanlige grunnlinjen for renromskonvolutter i farmasøytiske, halvleder- og matprosjekter. Under EN 13501-1 er det tilsvarende målet A2-s1,d0 eller bedre, der s1 begrenser røykproduksjonen og d0 utelukker flammende dråper. ASTM E84 Klasse A betyr en flammespredningsindeks på 25 eller lavere og en røykutviklingsindeks på 450 eller lavere. Legg merke til omfanget: E84 evaluerer overflateforbrenning av en prøve og sier ingenting om en 60-minutters barriere.

Brannmotstand, monteringsprøven

Klassifiseringer som EI 30, EI 60 eller EI 120 (EN 1364-1 for vegger, EN 1634-1 for dører), eller en times vurdering i henhold til ASTM E119 eller GB/T 9978, gjelder for en sammenstilling med en testet tykkelse og orientering. Kjernepaneler av steinull testes regelmessig i 60 minutter ved 50 mm, 75 mm og 100 mm, men hvert sertifikat er kun gyldig for den nøyaktige oppbyggingen det dekker. Et tynnere panel eller en annen fugeprofil er en annen sammenstilling.

Kjernematerialsammenligning for renromspaneler

Kjernevalg styrer det meste av brannutfallet, og tetthet betyr mer enn ordlyden på et dataark. Steinull på 60 kg/m3 og steinull på 120 kg/m3 kan bære samme markedsføringsmerke og oppføre seg svært forskjellig i en 60-minutters test.

Renroms kjernematerialer sammenlignet etter brannklasse og oppførsel. Vurderinger tilhører alltid den testede enheten, ikke til kjernen isolert.
Kjernemateriale	Typisk reaksjon på brann	Atferd under ild	Hvor det passer
Steinull, 100-120 kg/m3	Klasse A / A2-s1,d0	Ikke-brennbar mineralfiber, smeltepunkt over 1000 C, ingen flammende dråper	Vurderte vegger, tak og dørkjerner
Magnesiumoksyd og magnesiumoksysulfat	Klasse A	Lite røyk, ingen brennbart bindemiddel; ytelsen følger platetykkelse og overflate	Våtprosessområder med streng hygienekontroll
Gips kjernepanel	Klasse A	Stabil i 30 til 60 minutter; papir som vender mot forkull og fuktighet svekker brettet	Skillevegger og tørre tekniske soner
Honeycomb av aluminium	Klasse A, skin dependent	Brenner ikke men leder varme; er avhengig av belegg og lim	Lette flushdører og paneler
Polyuretan (PIR eller PUR)	Vanligvis B1 eller B2	Høy varmeavgivelse og tett røyk; skum forkuller og kan dryppe	Kun der koder tillater det og sprinklere aksepteres
EPS eller XPS	Brennbart	Smelter, sprer flamme og produserer kraftig røyk	Ikke akseptabelt i renromskonvolutter

Steinullpaneler i praksis

For en klassifisert renromsvegg er 50 mm eller 75 mm steinullplater med 0,5 mm forhåndsbelagt stålbelegg, ikke-brennbare pakninger og mineralullpakkede skjøter den konfigurasjonen som oftest er godkjent. Manuelle paneler gir flatere overflater og strammere toleranser rundt døråpninger og gjennomgangsvinduer; maskinlagde paneler installeres raskere over store takområder. Begge er produsert med steinullkjerner, og begge skal komme med en testrapport som dekker samme tykkelse og fugedetalj som prosjektspesifikasjonen.

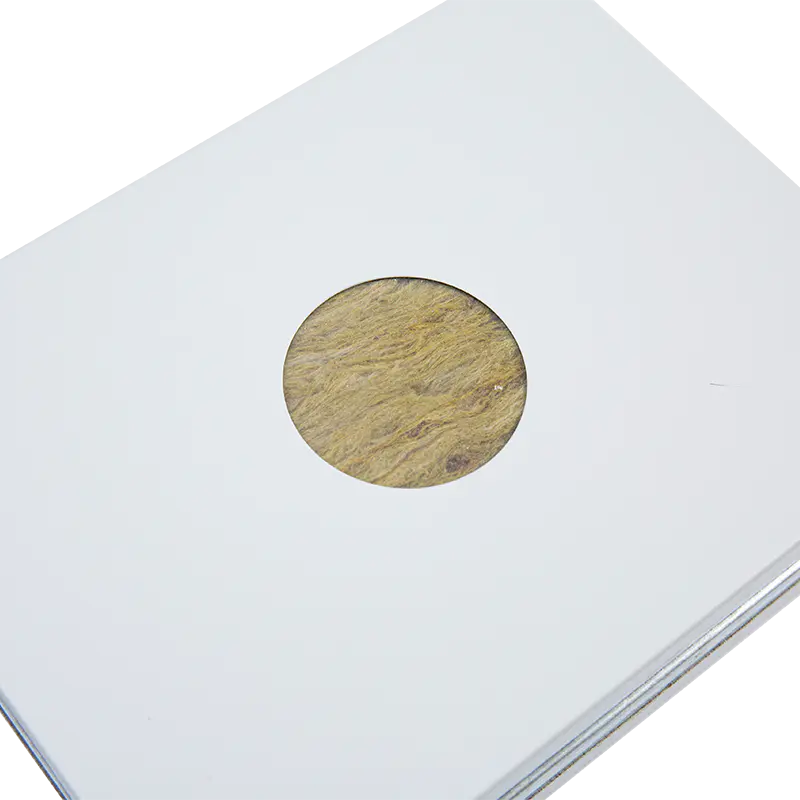

Handmade Rock Wool Cleanroom Panel with Steel Plates

Håndlaget steinull renromspanel med stålplater Håndlaget renromspanel i steinull med stålplater, aktuelt der flate overflater, tette toleranser og brannvurderte grensevurderinger betyr noe. Se produkt →

Element-for-Element brannkrav

En brannstrategi vurderer hver grense av den rene sonen separat. Kravet satt for en typisk renromsblokk lyder slik:

Vegger og tak: ikke-brennbare paneler i full høyde, forseglede skjøter, ingen synlig brennbar folie, mineralull pakket ved abutments og hodedetaljer.
Branndører: klassifisert blad og ramme sertifisert som én enhet, selvlukkende beslag, svellende eller mineralske tetninger, glass inkludert i testen.
Nødutganger: dørene svinger i kjøreretningen, holder seg unna kappebenker og utstyr, og forblir operative når sperresystemet svikter.
Gjennomføringer: kabelbakker, kanaler og rør forseglet med testede brannstoppsystemer, ikke en silikonperle alene.
VVS: brann- og røykspjeld ved avdelingsgrenser, tilgjengelig for periodisk inspeksjon.
Vinduer og gjennomgangsvinduer: klassifiserte glass inne i en klassifisert ramme; godt glass i en uklassifisert rabatt svikter monteringen.
Gulvbelegg og gulvbelegg: ikke-brennbare eller lavt flammespredende overflater uten brennbart klebelag.
Isolasjon og akustisk fylling: kun ikke-brennbar mineralull, aldri skum.

Dører fortjener en egen lapp fordi en renromsdør har brannsertifikat og lufttetthetsplikt samtidig. En renromsdør i stål med en mineralkjerne, en sertifisert ramme og doble pakninger kan holde en EI 60-klassifisering samtidig som den administrerer trykkforskjellen som holder partikler på plass. Legg til en selvlukker og koordiner sperresekvensen slik at bladet ikke står åpent under produksjon.

Steel Cleanroom Door for Controlled Environments

Renromsdør i stål for kontrollerte miljøer Dør i rustfritt stål med tre-sidepakninger og en uttrekkbar bunntetning, nyttig der hygiene, lufttetthet og forurensningskontroll kan velges. Se produkt →

Innkjøpssjekker som forhindrer innleveringsavvisning

De fleste avslagene spores tilbake til dokumentasjon i stedet for produkt. Disse sjekkene dekker de fleste av dem:

Be om monteringstestrapporten, ikke kjernedataarket, og bekreft at det navngir paneltykkelsen, kjernedensiteten, belegget og skjøtesystemet.
Tilpass tettheten til den testede verdien. Hvis sertifikatet sier 120 kg/m3, er et 90 kg/m3 panel et annet produkt.
Sjekk røykklassen. Et s1,d0-resultat eller en lav røykutvikling har betydning i lukkede rene korridorer der evakueringen går sakte.
Bekreft belegg og lim. Forbelagt stål er fint; en brennbar film eller skumlim kan løsne en klasse A-kjerne.
Bekreft dørpakken. Blad, ramme, glass, beslag og tetninger skal fremgå av samme sertifikat.
Be om en kuttet prøve fra produksjon for å inspisere reell kjernetetthet, fiberorientering og fravær av hulrom.
Hold én leverandør ansvarlig for monteringen. Deling av paneler og rammer mellom leverandører gjør at sertifikatet ikke kan håndheves.

Hvis du veier flere konvoluttalternativer på en gang, en strukturert gjennomgang som denne veiledning for valg av renromsystem holder brann-, hygiene- og kostnadskriterier i én sammenligning i stedet for tre separate samtaler.

Installasjonsdetaljer Bestem om vurderingen holder

Et sertifisert panel montert med 20 mm mellomrom og uten mineralull er en usertifisert vegg. Detaljene som oftest mislykkes ved inspeksjon:

Fuger fylt med mineralull før dekklisten går på, aldri etterlatt hule.
Hode- og terskeldetaljer forseglet med en testet brannstopper, ikke ekspanderende skum.
Omkretsbevegelsesfuger opprettholdes slik at termisk ekspansjon ikke kan åpne et gap i en klassifisert vegg.
Dørkarmer forankret i struktur i stedet for i panelskinn alene.
Spjeld og gjennomføringstetninger fotografert og loggført for overleveringsmappen.

FAQ

Er en klasse A-kjerne nok for en brannklassifisert renromsvegg?

Nei. Klasse A beskriver reaksjon på brann, ikke motstand. En EI 60 eller en-times vurdering tilhører hele monteringen, dvs. panel, skjøt, innramming, festemidler og tetninger testet sammen i en oppgitt tykkelse. En klasse A-kjerne i en uprøvd oppbygging beviser ingenting om avdeling.

Hvilken steinulltetthet bør spesifiseres for renromspaneler?

100 til 120 kg/m3 er det vanlige området for klassifiserte paneler. Under ca. 80 kg/m3 komprimeres fiberstrukturen under sin egen vekt over lange takspenn, noe som samtidig påvirker planhet, fugetetthet og brannytelse.

Kan polyuretan-renromspaneler brukes der vurderinger gjelder?

Sjelden. Polyuretan- og PIR-kjerner er vanligvis B1 eller B2 med høy røykeffekt. De forblir brukbare i uklassifiserte områder når lokale myndigheter godtar røykklassen og sprinklerdekning, men korridorer, utgangsveier og romvegger krever en mineralkjerne.

Trenger gjennomgangsvinduer og luftdusjer branndokumentasjon?

Et gjennomgangsvindu satt inn i en klassifisert vegg avbryter barrieren, så det trenger klassifisert glass i en klassifisert ramme. Luftdusjer er utstyr snarere enn struktur, men deres kraft- og kontrollgjennomtrengninger trenger fortsatt forseglede detaljer dekket av et testet brannstoppsystem.

Innkjøp av brannklassifiserte renromsmaterialer

Kaisier produserer de brannklassifiserte delene av konvolutten som én familie: renromspaneler i steinull, magnesiumoksid, magnesiumoksysulfat, aluminiumshonningkake, polyuretan og rustfritt stål, pluss matchende dører, vinduer, gjennomgangsvinduer, aluminiumsprofiler, luftdusjer, FFU-enheter og filtre. Fire produksjonsbaser i Kina og Thailand leverer klasse 100 til klasse 300 000 prosjekter, med panelytelse som dekker brann, antibakterielle og antistatiske krav og støtte som går fra design til ettersalg.

Maskinlaget steinull renromspanel Maskinlaget steinullkjernepanel med stålbelegg, egnet til klasse 100 til 300 000 renromskonstruksjon med uttalt brann, antibakteriell og antistatisk ytelse. Se produkt →

Hvis prosjektet ditt har en klassifisert konvolutt og et stramt partikkelbudsjett, send veggtykkelse, nødvendig brannklassifisering og renhetsklasse; ingeniørteamet vil bekrefte hvilken kjerne- og dørpakke som passer og hvilke sertifikater som gjelder. Du kan nå dem gjennom vår kontaktside .
