Renromsdørtyper: skyvedører vs svingdører

En luftsluse på 4 m² mellom en ISO 8-korridor og et ISO 7-fyllingsrom etterlater omtrent 900 mm fri bredde når veggpanelene er oppe. Monter et 1000 mm svingblad i det gapet, og det sveiper en hel meter med bue rett inn i operatørens arbeidssone. Et glidende blad lukkes uten å stjele gulvplass, men det trenger en lomme eller et overflatespor, og et driv hvis personalet skyver traller gjennom hele skiftet.

Den eneste avveiningen forklarer de fleste avgjørelser om renromsdører. Svingdører er standard: enklere, billigere, selvlukkende og lettere å tette mot trykkforskjell. Skyvedører vinner når åpningen er trang, trafikken er stor, bladet er for klumpete til å skyve, eller rommet må holde seg tett mens folk og varer passerer. Ingen av typene er universelt bedre, og feil valg dukker vanligvis opp måneder senere ettersom forhøyet partikkelantall ved terskelen eller et vedlikeholdsbesøk hver fjortende dag.

Nedenfor er hvordan hver type oppfører seg i et klassifisert rom, hvor de reelle eierkostnadene sitter, og hvor hver enkelt slutter å være det fornuftige svaret. Hvis det bredere romkonseptet fortsatt er åpent, vil veiledning for valg av renromsystem dekker paneler, tak og luftstrøm før du når dørplanen.

Hvordan en renromssvingdør oppfører seg under trykk

En slagdør er en ramme, et hengselsett, et blad og en pakning. I et renrom er pakningen det som betyr noe. Når bladet lukkes, må perimeterforseglingen komprimeres nok til å stoppe luftvandring mellom to rom som holdes 10 til 15 Pa fra hverandre. Det er derfor renromsblader er spesifisert med kontinuerlige pakninger, justerbare hengsler og en tettere størrelse for bladmassen i stedet for det som var igjen i varebilen.

Bladet henges normalt for å svinge mot siden med høyere trykk. Trykk presser deretter døren inn i karmen i stedet for bort fra den, slik at en sliten lukker ikke stille gjør døren til en lekkasjebane. Den praktiske konsekvensen er at et svingblad åpner seg inn i renere rommet, noe som er verdt å sjekke mot kappeflyt og tralleruter på tegningen fremfor på stedet.

Hvor slagdører er det rette svaret

Lite til moderat trafikk, noen dusin bevegelser per skift.
Smale åpninger, typisk 800-1000 mm enkeltblad eller 1200-1800 mm dobbeltblad.
Rom der en repeterbar forsegling betyr mer enn syklushastighet.
Vegger uten plass til en bane, en lomme eller en hodemontert operatør.
Åpninger uten strøm, hvor en fjærtetter er den enkleste feilsikre.

Inspeksjon er den stille fordelen. Du kan se pakningen, føle kompresjonen og justere den nærmere på få minutter med rommet tilbake i bruk.

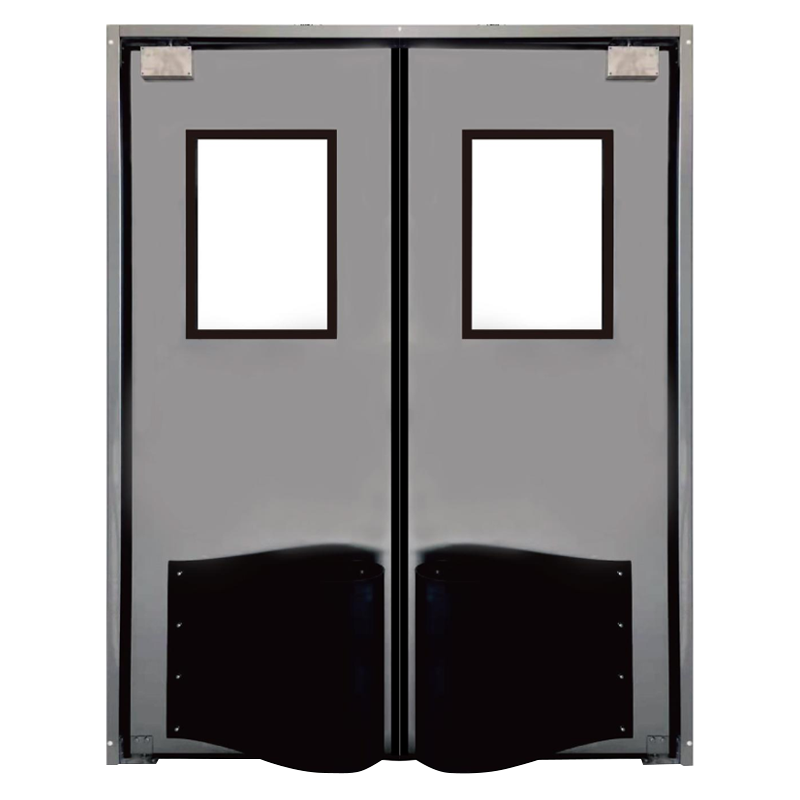

Swing Impact Door for High-Traffic Environments

Swing slagdør for miljøer med mye trafikk En beskyttende slagdør med slagfaste paneler og enkel inspeksjon, egnet for sykehus, renrom og varehus der hyppig trafikk krever holdbarhet. Se produkt →

Hvor skyvedører til renrom tjener kostnadene sine

En skyvedør bytter ut et hengsel med en mekanisme: ruller, et spor, en bunnføring og, på de fleste installasjoner, en belte- eller stativdrift. Bladet går parallelt med veggen, så det bruker ingen svingbue. Det er den største enkeltårsaken til at den blir spesifisert i kompakte luftsluser, kjølerom og materialkorridorer der et svingblad kan skade reoler eller en maskinbeskyttelse.

Vanlige skyvekonfigurasjoner

Overflatemontert: skinne festet til den rene eller skitne siden, det enkleste arrangementet å installere og vedlikeholde.
Teleskopisk: to eller flere blader med ulik bredde stables i en kort lomme når vegglengden er begrenset.
Bi-parting: to blader åpne fra midten for brede åpninger og høy flyt.
Hermetisk glidning: en nedtrekkbar eller oppblåsbar pakning forsegler bladet først når det er helt lukket.

Forsegling er der skyvedører historisk sett kom til kort. En enkel børste eller leppepakning gnis langs rammen på hver syklus og lekker så snart bladet begynner å bøye seg. En nedfellbar pakning unngår denne slitasjen fordi den kommer i kontakt med gulvet og rammen bare i lukket posisjon, og lekkasjetallene kommer i nærheten av en svingdør.

Kjørevalg endrer deretter økonomien. En drevet skyvedør kan låses sammen med et gjennomgangsvindu eller en luftdusj slik at kun én åpning åpnes om gangen, noe et manuelt svingblad ikke kan gjøre uten at elektriske slag kjemper nærmere. Over omtrent 2000 mm blenderbredde fjerner automatisering også rekkevidde- og innsatsproblemet som gjør et tungt manuell blad til et sikkerhetsproblem.

Renromsdør Produsent Kaisier Cleans the Globe Tech Empowers Tomorrow Se produkt →

Skyve vs Swing renromsdører: Side ved side

Begge søylene forutsetter samme åpning i panelvegg, differensial 10-15 Pa og manuell bruk dersom ikke annet er angitt. Tallene skifter så snart automatisering eller en hermetisk pakning legges til.

Typiske avveininger for en 1000 mm enfløyet dør; faktiske tall avhenger av trykkdifferensial, pakningsdesign og drivspesifikasjoner.
Kriterier	Svingdør	Skyvedør
Trenger klarering	Bue lik bladbredde, ca. 1 m	Spor eller lomme langs veggflaten
Forseglingskvalitet	Kontinuerlig pakning komprimert ved låsekanten	Avhenger av pakning; rullegardintype matcher swing
Pressadferd	Trykk hjelper til med å plassere bladet i rammen	Trykk belaster bladet mot føringen
Syklus tid	2-4 s manuell eller drevet	1-3 s drevet, sakte hvis den skyves for hånd
Trafikkkapasitet	Passer noen dusin bevegelser per skift	Passer kontinuerlig flyt og tralletrafikk
Brede åpninger	Dobbeltblad blir tungt og trenger plass	Bi-parting eller teleskopisk holder den kompakt
Strømtap	Fjær tettere setter bladet tilbake til lukket	Manuell utløsning; noen stasjoner åpner ikke
Vedlikeholdspunkter	Hengsler, tettere, pakning	Ruller, bane, belte, guide, pakning
Installert kostnad	Nedre grunnlinje	Høyere når stasjonen og kontroller er inkludert
Best passform	Luftsluser, kapperom, ISO 5-8 suiter	Tette veggløp, kjølerom, automatiserte linjer

Materialer, pakninger og maskinvare som bestemmer ytelsen

Type er bare halvparten av spesifikasjonen. En fornuftig slagdør med dårlig pakning svikter, og en skyvedør med godt utformet hermetisk tetning passerer. Fem detaljer skiller en dør som holder sin klasse fra en som må justeres hver måned.

Bladkonstruksjon: pulverlakkert stål for tørre områder, aluminiumslegering med HPL-belegg for nedtørkingssoner, rustfritt stål 304 eller 316 hvor nedvasking og korrosjonsbestandighet har betydning.
Pakning: kontinuerlig EPDM eller silikon, utskiftbar uten å demontere rammen, komprimert av justerbar maskinvare i stedet for kraft.
Synspanel: flush-glasert, og dobbeltglass mellom klassifiserte soner slik at glasset ikke blir lekkasjebanen.
Maskinvare: rustfrie hengsler og en lukker vurdert for bladmassen, pluss en gulvføring på ethvert bredt glidende blad.
Kontroll: sperrer, fotsensorer, kortlesere og en mekanisk nødutløser som fungerer uten strøm.

Rustfrie blader er det vanlige svaret i farmasøytiske og matplanter fordi de tåler hyppig rengjøring uten overflateskader. Det virkelige spørsmålet er ikke om rustfritt ser bedre ut, men om rengjøringsregimet vil fjerne en belagt finish inne i eiendelens levetid.

Stainless Steel Cleanroom Door for GMP Environments

Renromsdør i rustfritt stål for GMP-miljøer En renromsdør i rustfritt stål med sømløs konstruksjon og flertrinnsforsegling, egnet for GMP-renrom og sterile miljøer som krever hyppig rengjøring. Se produkt →

En praktisk utvalgssjekkliste

Arbeid gjennom disse før dørplanen er fastsatt. Enhver av dem kan endre typen, ikke bare modellen.

Mål den frie bredden og den frie veggflaten på begge sider; svaret eliminerer ofte én type umiddelbart.
Tell bevegelser per skift per blenderåpning, inkludert traller, og avgjør om et manuelt blad er realistisk.
Bekreft trykkforskjellen og retningen, og heng eller før bladet deretter.
Sjekk rengjøringsregimet, fordi det bestemmer finishen lenge før estetikken gjør det.
Bestem om blenderåpningen må låse sammen med et gjennomgangsvindu, luftdusj eller tilgangspanel.
Enig feilmodus: ved strømtap, bør døren lukkes, forbli åpen eller frigjøres for manuell bruk?

Ofte stilte spørsmål

Hvilken type passer til et ISO 5-renrom?

En slagdør er det vanlige utgangspunktet, fordi en kontinuerlig komprimert pakning er den enkleste pålitelige tetningen i den klassen. Velg hermetisk skyve kun hvis layouten ikke har plass til en svingbue, eller hvis blenderåpningen må låse sammen med neste sone.

Kan en skyvedør matche en slagdør på trykk?

Ja, med nedfellbar eller oppblåsbar pakning som kun tetter i lukket stilling. En vanlig børsteforsegling vil lekke så snart bladet bøyer seg, uansett hvor godt sporet er justert.

Hvor mye klaring trenger et svingblad?

Tillat omtrent bladbredden pluss 50-100 mm for håndtaket og operatøren, så et 900 mm blad trenger omtrent en meter fritt gulv på siden den åpner seg mot.

Trenger skyvedører til renrom alltid strøm?

Nei. Blader opp til ca. 60 kg kan håndbetjentes på gode ruller. Utover det belaster manuell bruk både føreren og sporopprettingen.

Velg mellom de to uten å overspesifisere

De fleste anlegg ender opp med begge typer, og det er riktig utfall. Sving blader i luftsluser og kapperom, hvor hard tetning og enkelt vedlikehold betyr noe; glidende blader der veggen er kort, trafikken er konstant, eller åpningen må låse sammen med neste sone.

Bestem typen fra klaring, differensialtrykk og trafikktall, og bruk deretter det gjenværende budsjettet på pakningen, maskinvaren og stasjonen. Hvis du ønsker at dørplanen skal gjennomgås sammen med panel- og takoppsettet, send oss tegningene og vi kommer tilbake med en byggbar spesifikasjon.
