En komplett guide til valg av renromssystem

Renslighetsnivå: Det første ankerpunktet for valg

Alle design av renromssystem dreier seg om renslighetsnivåer. ISO 14644-1:2025 klassifiserer renslighet fra ISO Klasse 1 til ISO Klasse 9. Husteknisk praksis bruker vanligvis Klasse 100, Klasse 1,000, Klasse 10,000 og Klasse 100,000 terminologi. Høyere nivåer krever strengere partikkelkontroll, med byggekostnader og energiforbruk som øker eksponentielt.

Unngå å "overdesigne" under valg. Ett farmasøytisk selskap bygde en grad C hjelpesone etter klasse B-standarder, noe som resulterte i årlig energiforbruk øker med ca. 35 % , og tilbakebetalingstid som utvides med 2,8 år. Den rasjonelle tilnærmingen er: designe kjerneprosesssoner til de høyeste kravene, nedgradere hjelpesoner og forhindre tilbakestrømning av forurensning gjennom differensialtrykkgradienter (kjernesone) ≥10Pa , luftsluse ≥10Pa , korridor ≥10Pa ).

Modulær vs. tradisjonell konstruksjon: Modusvalg bestemmer livssykluskostnaden

Dette er den mest kritiske strukturelle beslutningen i 2026-utvalget. Modulære renrom bruker prefabrikkerte veggpaneler, tak og FFU-enheter for montering på stedet, mens tradisjonell modus involverer på stedet sveising av rammer, installasjon av kanalnett og høyeffektive filtre.

Modulære løsningers kjernefordeler ligger i skalerbarhet og komprimerte byggeplaner. Industrimålingsdata viser at modulære moduser kan forkorte gjennomsnittlig byggeperiode med over 30 % , og støtte fremtidig "veggfjerning for utvidelse" - spesielt egnet for leide anlegg eller virksomheter med usikker kapasitet. Når det gjelder driftskostnader, på grunn av høyeffektivt energisparende utstyr og intelligente gruppekontrollsystemer, kan energiforbruket være redusert med 20%-40% sammenlignet med tradisjonelle løsninger.

Modulær er imidlertid ikke universelt anvendelig. Når arealet overstiger 500 kvadratmeter eller involverer komplekse prosessrør, tilbyr tradisjonell anleggsrenseteknikk EPC generell kontraktsmodus fordeler i strukturell styrke og omfattende røroppsett. Et nytt energibatteriprosjekt målte at en 800 kvadratmeter Den omfattende kostnaden for den modulære løsningen var faktisk 18 % høyere enn tradisjonelle, ettersom kostnadene for strukturell forsterkning av store rom oppveier fordelene ved prefabrikasjon.

Kjerneutstyrsvalg: Matchende logikk for FFU, filtre og konvoluttstrukturer

Ytelse av et rentromssystem bestemmes av treenigheten av "konvoluttstrukturrensing HVAC automatisk kontrollsystem" - ethvert enkelt svakt punkt vil forringe den generelle effektiviteten.

Konvoluttstruktur Lufttetthet: Den første forsvarslinjen for renslighet

2026 implementerte GB/T 29468-2024 "Cleanroom Envelope Structure Sandwich Paneler" har tydeliggjort obligatoriske indikatorer for kjernemateriale brannklassifisering, overflatebelegg korrosjonsbestandighet og andre harde krav. Under utvelgelsen bør leverandørene være pålagt å levere testrapporter for panelets lufttetthet – luftlekkasje i leddgapet er den primære årsaken til manglende overholdelse av renslighet. Ett elektronikkfabrikkprosjekt brukte ikke-standardiserte aluminiumsprofiler for skjøting, noe som resulterte i ISO klasse 5 sonepartikkeltellinger overskrider standardene med 2,3 ganger , krever 47 dager for etterarbeid for å erstatte tetningspakninger og justere differensialtrykket.

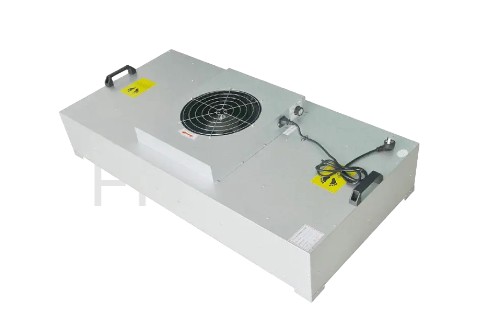

FFU-valgnøkkelparametre

Valg av FFU (Fan Filter Unit) krever oppmerksomhet til tre kjerneparametere:

• Viftelevetid: Direktedrevne sentrifugalvifter av høy kvalitet kan nå over 50 000 timer
• Støynivå: Arbeidssone ≤65dB(A)
• Hastighetsreguleringsområde: Trinnløs hastighetsregulering tilpasser seg ulike kapasitetsforhold

Halvlederproduksjonslinjer bruker vanligvis FFU heldekkende tak for å skape ensrettet strømning, mens farmasøytiske grad C-soner kan bruke ikke-enveis flytende lokale laminære strømningshettekombinasjoner, redusere FFU-innkjøp med 30 % .

Tre-trinns filterkonfigurasjonsstrategi

Filterkonfigurasjonen følger "primær middels høy/ultrahøy effektivitet" tre-trinns filtrering. En kritisk misforståelse er å neglisjere den primære filterstøvholdekapasiteten - når kapasiteten er utilstrekkelig, tettes middels og høyeffektive filtre seg for tidlig, noe som fører til at systemets motstand mot bølger og energiforbruket øker. Anbefalinger:

1. Primær: G4-klasse panelfiltre (støvholdekapasitet ≥500g )
2. Middels: F8-klasse lommefiltre
3. Terminal høyeffektive filtre (H13-H14 klasse) med ≥99,99 % effektivitet for ≥0,3μm partikler

2026-overholdelsesoppdateringer som må adresseres i utvalg

2025-2026 er en periode med intensive oppdateringer av renromstandarder. Å ignorere følgende nye forskrifter under utvelgelsen kan føre til mislykket aksept eller driftssvikt:

• GB/T 33556.1-2025 (Gjelder 1. mai 2026): Spesifikasjoner for applikasjonsrenromsapplikasjoner for sykehus, styrking av undertrykksisolasjonsavdeling og operasjonsromsdifferansetrykk online overvåkingskrav
• GB/T 47162-2026 (Gjelder 1. september 2026): Generelle tekniske krav for renromsdører, første gangs nasjonale standard kvantitative indikatorer for dørpanelets lufttetthet, pakningens holdbarhet og observasjonsvinduets antikondens
• GB/T 46376-2025 (Gjelder 1. mai 2026): Renromsdrift og vedlikeholdsservicestandarder, krever full livssyklus O&M-poster med sporbarhet for filterbytte, differensialtrykkkalibrering og andre operasjoner
• GB 50073-2013 2025 Delvis revisjon: Nye høykvalitets designretningslinjer for renromsverksted, pluss energisparende design og krav til karbonutslippskontroll

Sjekkliste for valgbeslutning: Unngå vanlige fallgruver

Før du fullfører løsningen, bruk følgende sjekkliste for punkt-for-vare-verifisering:

Renromssystem valg er i hovedsak en balanse mellom "prosesskrav - samsvarsramme - livssykluskostnad." 2026-trenden viser at den grove modellen med å bare strebe etter høy renslighet har blitt eliminert, erstattet av presis design basert på digital simulering (BIM CFD luftstrømsimulering), konstruksjonsmoduser som dypt integrerer modularisering og intelligens, og full livssykluskontroll som dekker design-konstruksjon-drift. Ved utvelgelse bør bedrifter prioritere å vurdere om tjenesteleverandører har integrasjonsevner på tvers av standarder og bransjekunnskap, i stedet for bare å sammenligne innledende tilbud.

Hvordan velge Panels for elektroniske støvfrie renromssystemer?

Når du velger renromspaneler for et elektronisk støvfritt verksted, er nøkkelen ikke bare å velge det dyreste materialet. Riktig valg avhenger av renhetsnivå, fuktighetsforhold, brannmotstand, antistatiske krav og vedlikeholdsfrekvens . For de fleste elektronikkproduksjonsprosjekter er maskinlagde steinullpaneler eller magnesiumbaserte paneler praktiske og pålitelige valg.

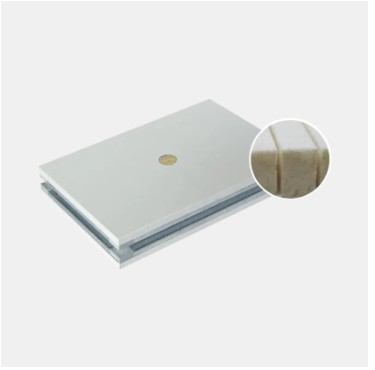

• Generelle elektronikkmonteringsverksteder: Maskinlagde renromsplater av steinull
• Høyrenslige verksteder: Magnesiumbaserte renromspaneler
• Fuktige miljøer: Renromspaneler i polyuretan
• Områder som krever hyppige modifikasjoner: Honeycomb-paneler av aluminium
• ESD-følsomme områder: Paneler med antistatisk overflatebehandling

Hvorfor panelvalg er viktig i elektroniske renrom

Renromspaneler er ikke bare vegg- og takmaterialer. De påvirker direkte luftrenslighet, tetningsytelse og langsiktig verkstedstabilitet. Elektronikkproduksjon er svært følsom for støvpartikler, fuktighetssvingninger og statisk elektrisitet, så dårlig panelvalg kan redusere produktutbyttet.

• Luftlekkasje gjennom skjøter senker renhetsnivået
• Fuktdeformasjon påvirker dør- og vindusforseglingen
• Støvgenerering forurenser sensitive komponenter
• Statisk elektrisitet kan skade elektroniske enheter
• Hyppig vedlikehold øker risikoen for nedetid

Sammenligning av vanlige renromspaneltyper

Velg paneler etter verkstedtype

SMT produksjonsverksted

Steinull eller magnesiumbaserte paneler anbefales for stabil struktur og brannmotstand i utstyrstette miljøer.

Presisjonsmonteringsverksted

Magnesiumbaserte paneler med bedre flathet bidrar til å forbedre tetningsytelsen.

Fuktig klimaelektronikkfabrikk

Polyuretanpaneler er egnet på grunn av sterkere fuktmotstand og isolasjonsytelse.

FoU og testområder

Honeycomb-paneler i aluminium er ideelle for områder som krever fremtidige layoutjusteringer.

Nøkkelfaktorer å sjekke før kjøp

1. Stålplatetykkelse: Velg strukturelt stabile spesifikasjoner.
2. Kjernetetthet: Høyere tetthet betyr ofte bedre motstand mot deformasjon.
3. Brannklassifisering: Prioriter høyere brannmotstandsgrader.
4. Lufttetthet: Fugeforseglingskvalitet påvirker rensligheten direkte.
5. Overflatefinish: Velg etter behov for antistatisk eller korrosjonsbestandighet.

Hvordan balansere budsjett og langsiktig ytelse

En praktisk tilnærming er premium paneler for kritiske soner og standard paneler for støtteområder .

• Kjerneproduksjonssoner: Høystabile paneler
• Korridorer og lager: Standard renromspaneler
• Tjenesterom: Grunnleggende innkapslingsmaterialer

Installasjonskvalitet bestemmer endelige resultater

Selv utmerkede panelmaterialer kan ikke fungere godt hvis installasjonskvaliteten er dårlig. Sjekk følgende nøye:

• Ensartede og tette panelerkjøter
• Glatte hjørneoverganger
• Forseglede tak- og luftuttakstilkoblinger
• Innfelt montering av dører og veggpaneler
• Adgangsåpninger for rimelig vedlikehold

Konklusjon

Når du velger panels for et elektronisk støvfritt renromssystem, prioriter renslighet stabilitet > sikkerhet > holdbarhet > bekvemmelighet ved vedlikehold . For de fleste elektronikkfabrikker er steinull- og magnesiumbaserte paneler pålitelige mainstream-valg, mens bikakepaneler av polyuretan og aluminium er bedre for fuktige eller fleksible miljøer.

Hva er mer praktisk i workshops med lav renslighet: Renromspaneler or Renromsvinduer ?

I verksteder med lav renslighet (som f.eks ISO klasse 8, ISO klasse 9 eller generelt kontrollerte produksjonsområder ), hvis bare ett alternativ kan prioriteres, renromspaneler er vanligvis mer praktiske enn renromsvinduer . Dette er fordi paneler dekker et større område og direkte bestemmer veggtetting, rengjøringseffektivitet, holdbarhet og miljøstabilitet.

Renromsvinduer er også nyttige, men i renrom av lavere kvalitet gir de hovedsakelig belysning, innsyn og lokal separasjon. De er vanligvis en ledelsesoppgradering, mens paneler er den essensielle kabinettstrukturen.

• Begrenset budsjett: Prioriter renromspaneler
• Trenger synlighet: Legg til renromsvinduer
• Nybygg: Planlegg paneler og vinduer sammen

Hvorfor lavrenslige verksteder bør prioritere renromspaneler

Selv om verksteder med lavt renhold har lavere standarder enn avanserte renrom, krever de fortsatt støvkontroll, fuktmotstand og forurensningshåndtering. Som hovedvegg- og takmateriale har renromspaneler en mer direkte innvirkning på miljøet.

• Vanligvis dekke mer enn 80 % av kapslingsflater
• Glatte overflater forenkler rengjøring og desinfisering
• Forseglede skjøter reduserer utvendig støvinfiltrasjon
• Termisk og lydisolasjon forbedrer verkstedstabiliteten
• Raskere vedlikehold og enklere utskifting

Den praktiske verdien av renromsvinduer

Renromsvinduer er ikke uviktige. I renrom av lavere kvalitet forbedrer de hovedsakelig visuell styring og arbeidskomfort. De er ideelle der observasjon, dagslys eller tilsyn er nødvendig.

• Overvåk produksjonen uten å gå inn i rommet
• Forbedre naturlige lysforhold
• Egnet for pakking, inspeksjon og buffersoner
• Støtte soneinndeling og arbeidsflyttilsyn

Praktisk sammenligning: Paneler vs Windows

Workshops bedre egnet til å prioritere paneler

Matforedlingsområder

Vegger krever hyppig vask, noe som gjør flekk- og korrosjonsbestandighet viktigere.

Pakkeverksteder

Støvkontroll og renslighet gjør paneler til bedre prioritet.

Lagrings- og buffersoner

Holdbare veggsystemer er vanligvis den mest praktiske løsningen.

Når Renromsvinduer Er verdt å prioritere

Inspeksjons- og overvåkingsområder

Ledere kan observere operasjoner uten å gå inn i rommet.

Høytrafikksoner

Sikt kan redusere unødvendige døråpninger.

Dårlig opplyste verksteder

Vinduer forbedrer naturlig lys og ansattes komfort.

Anbefalt konfigurasjon for workshops med lav renslighet

For de fleste produksjonsområder med lav renslighet er en praktisk løsning paneler først, vinduer dernest :

• Bruk renromspaneler til hovedvegger og tak
• Installer faste vinduer ved viktige observasjonspunkter
• Reduser unødvendige åpninger for bedre tetting
• Legg til flere vinduer senere om nødvendig

Konklusjon

I verksteder med lite renhold er renromspaneler generelt mer praktiske enn renromsvinduer fordi de bestemmer grunnleggende tetningsytelse, holdbarhet, rengjøringseffektivitet og miljøstabilitet . Renromsvinduer brukes best som et supplement for styring og synlighet. For langsiktig praktisk, prioriter paneler først, og legg deretter til vinduer etter behov.
