I renromssystemer er dører ikke bare passasjer for personell og materialer – de er det kritiske noder for å opprettholde trykkdifferensialgradienter, forhindre partikkelinntrenging og stoppe krysskontaminering . Den klare konklusjonen er: En kvalifisert renromsdør må samtidig oppfylle fire krav – lufttetthet (luftlekkasje ≤0,3 m³/(h·m²) @100Pa), sykluslevetid (≥500 000 operasjoner), antibakteriell/korrosjonsbestandighet og intelligent forriglingskontroll – og svikt i noen av disse områdene kan føre til tap av renslighet, ofte med konsekvensene for lekkasje av veggpaneler. . Følgende gir en grundig teknisk referanse fra seks dimensjoner: kjerneytelsesindikatorer, dørkonstruksjon og -materialer, tetningssystemer, visningsvindudesign, maskinvarevalg og installasjonsgodkjenning.

Kjerneytelsesindikatorer: Fire viktige tekniske parametere for renromsdører

Ytelsen til renromsdører kan kvantifiseres og evalueres direkte. Følgende er fire industrianerkjente kjerneindikatorer:

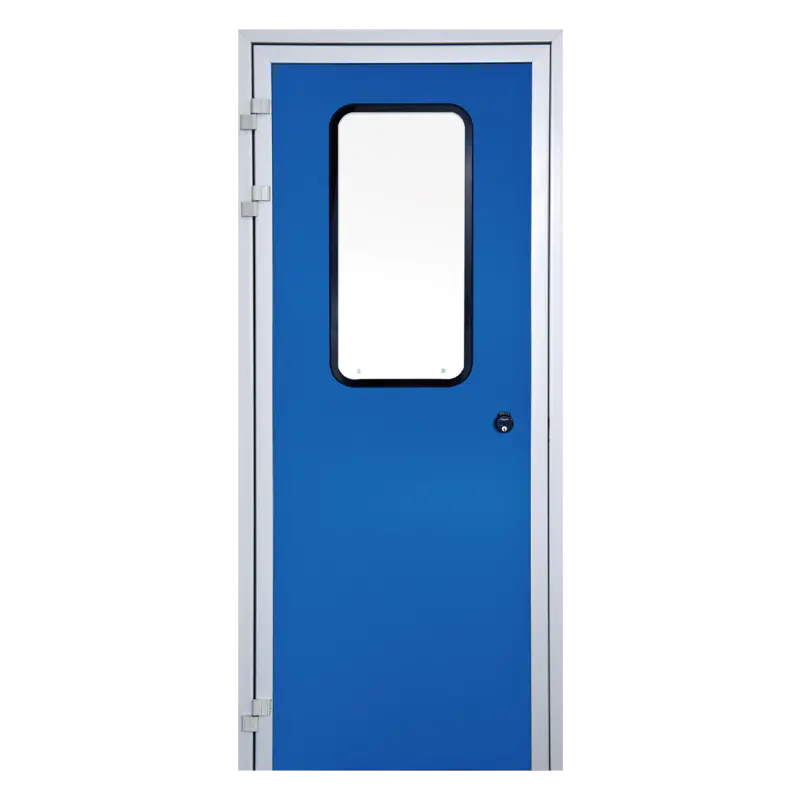

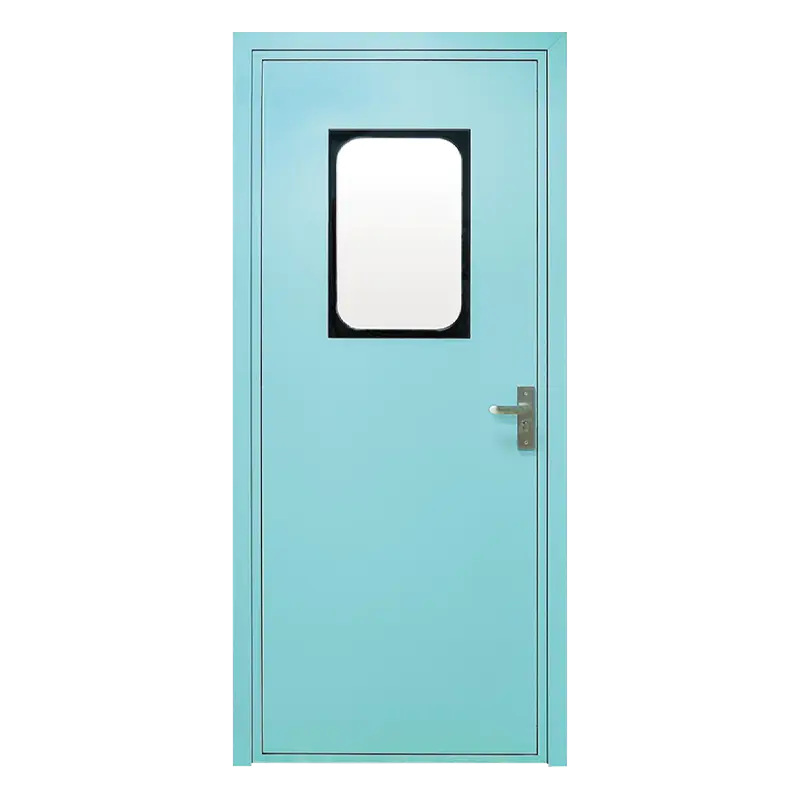

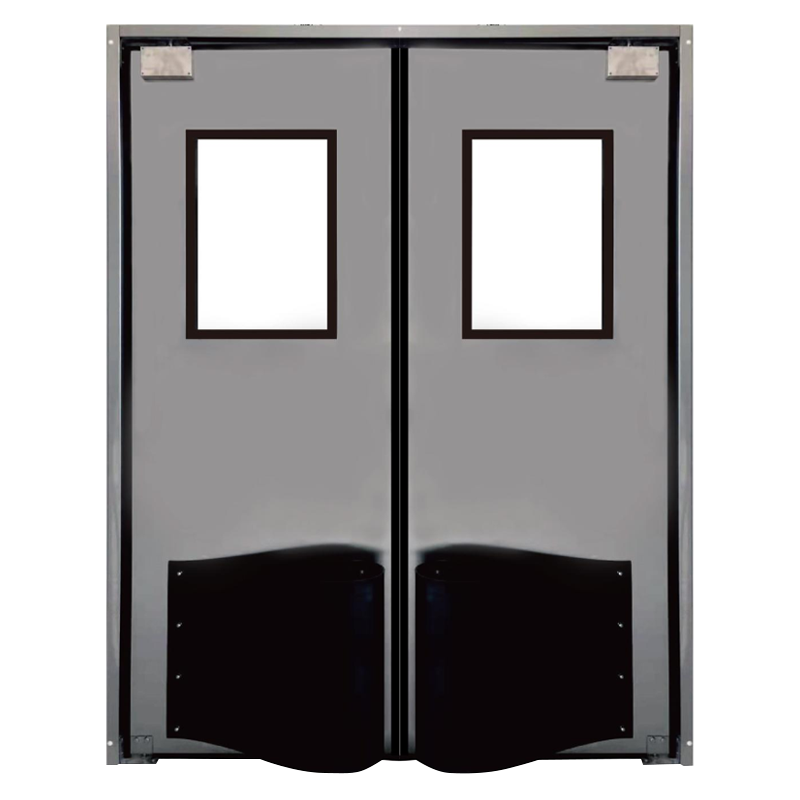

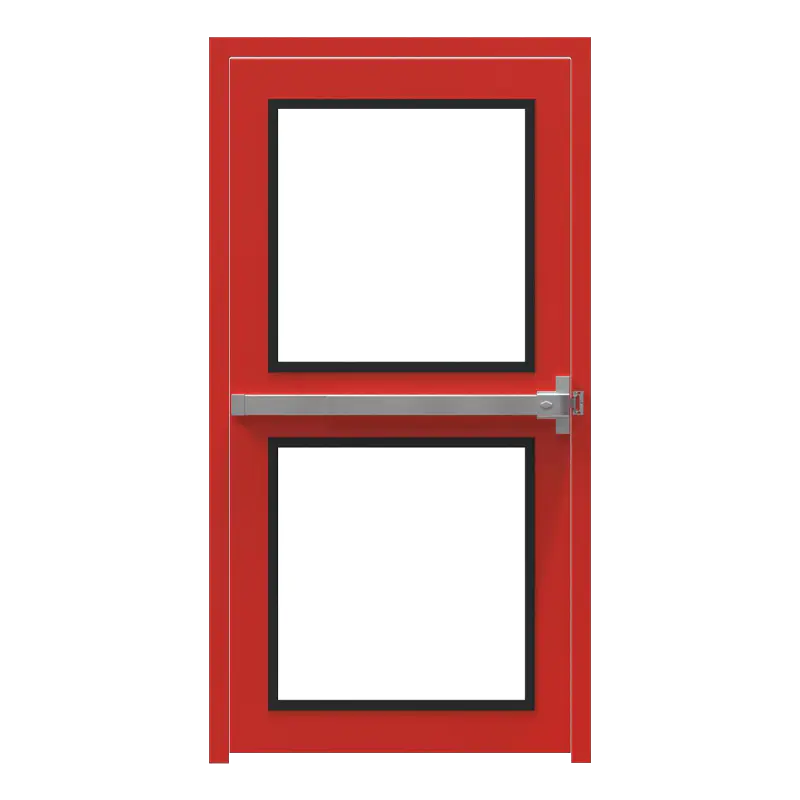

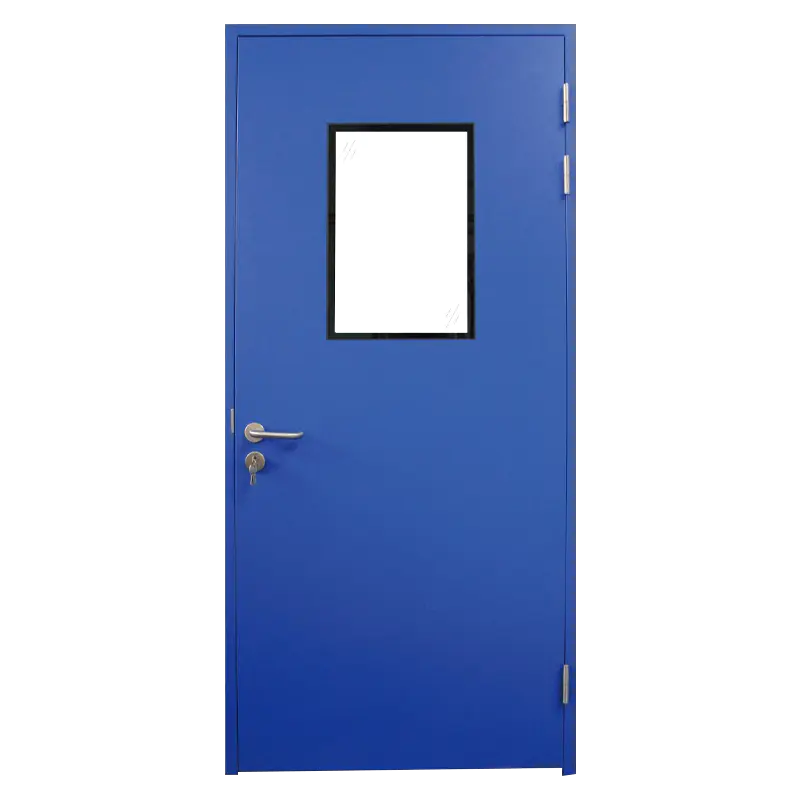

Dørkonstruksjon og materialer: Ytelsessammenligning av tre hovedtyper

Renromsdører er primært delt inn i tre typer basert på bruksscenarier og renslighetsnivåer:

Forseglingssystem: Fem forsvarslinjer for å sikre lufttetthet

Tetningsytelsen til en renromsdør er dens kjerneverdi. Et komplett tetningssystem består av følgende fem lag:

1. Tresidig magnetisk tetningslist : Montert på toppen og begge sider av dørkarmen, laget av medisinsk silikon eller EPDM , med magnetisk tiltrekning ≥3 kg/m. Pakningskomprimering på 2-3 mm når døren er lukket sikrer tetting uten å gjøre lukking vanskelig;
2. Bunn automatisk fallforsegling (feiestrimmel) : Senkes automatisk for å komme i tett kontakt med gulvet når den er lukket (fallhøyde ≥15 mm, gap til gulv ≤1 mm), og løftes automatisk når den åpnes. A torads børstegummiskraper kombinasjon anbefales for både tetning og slitestyrke;
3. Skjult bunnforseglingsmekanisme : For aseptiske områder anbefales pneumatisk eller elektromagnetisk drevne skjulte tetningslister for å unngå utsatte komponenter som samler opp støv, samtidig som de oppfyller GMP-kravene til ingen dødhjørner;
4. Terskeldesign : Renromsdører bør prioriteres terskelfri eller rampe-type terskel design (høyde ≤15 mm) for enkel vognpassasje. For terskelfrie design må gulvet være kontinuerlig flatt med bunntetningen direkte i kontakt med gulvet;
5. Utsiktsvinduforsegling : Vinduets omkrets må ha doble tetninger — indre silikonforsegling (kontinuerlig fylling) og ytre EPDM-pakning — for å sikre at det ikke er mellomrom mellom glass og dørpanel.

Lufttetthetsakseptstandard: Ved 50Pa differensialtrykk skal hele dørens luftlekkasje være ≤0,3 m³/(h·m²). Halvårlig røyksportesting med røykrør anbefales for å kontrollere forseglingsaldring og installasjonsfeil.

Utsiktsvindudesign: Forebygging av kondens og strukturell pålitelighet

Utsiktsvinduet til en renromsdør er ikke bare et vindu – det er også et sårbart punkt for lufttetthet. Designstandarder for visningsvinduer av høy kvalitet er som følger:

• Glasskonfigurasjon : Dobbeltlags herdet glass med enkeltlagstykkelse ≥4mm og totaltykkelse ≥20mm. Herdet glass har 3-5 ganger slagstyrken til vanlig glass og brytes i stumpe partikler for sikkerhets skyld;
• Kondensforebyggende design : En 6-12mm luftspalte mellom glasslagene, med hulrommet fylt med argongass (konsentrasjon ≥90%) og tørkemiddel for molekylsikt , og sikrer ingen intern kondens ved temperaturforskjeller ≥15°C. For kjølelagre renrom anbefales elektrisk oppvarmet glass (50-100W/m²);
• Forseglingsprosess : Kontinuerlig silikonforseglingsfylling mellom glassomkretsen og dørpanelet, med fugebredde 8-12mm og dybde ≥5mm. Bruk av trimlistpakninger er forbudt på grunn av mikrogap som samler støv;
• Hjørnebehandling : Vindusramme innvendig hjørner skal ha R≥5mm avrundede overganger eller 45° gjæring for å unngå 90° hjørner som samler opp støv og er vanskelige å rengjøre;
• Sikkerhetstilbehør : For områder med stor innvirkning som logistikkpassasjer, rustfritt stål netting eller gjennomsiktig polykarbonat beskyttelsesplater skal installeres på utsiden av glasset, og tåle 50 joule slagenergi uten å gå i stykker.

I renrom med relativ fuktighet >75 % eller temperaturforskjeller ≥15°C, kan standard doble vinduer utvikle intern kondens — argonfylt Low-E-belagt glass må velges. Tørkemiddel varer vanligvis i 3-5 år, hvoretter utskifting eller vedlikehold er nødvendig.

Maskinvare og tilbehør: Detaljer bestemmer pålitelighet

Maskinvaren til renromsdører må samtidig oppfylle krav til holdbarhet, renholdbarhet og korrosjonsbestandighet. Anbefalinger for valg av nøkkelkomponenter er som følger:

Intelligente kontroll- og låsesystemer

I renrom på høyt nivå (ISO 5-7) er intelligent dørstyring en nøkkelteknologi for å forhindre krysskontaminering. Hovedfunksjoner inkluderer:

• Elektronisk forrigling : Begge dørene til en luftsluse kan ikke åpnes samtidig, med interlock responstid ≤0,5 sekunder. Når en dør åpnes til ≥90°, låses den andre automatisk for å forhindre trykkgradientavbrudd;
• Integrasjon av tilgangskontroll : Integrert med BMS, støttende kortsveip, fingeravtrykk eller ansiktsgjenkjenning. Gjenkjenningstid ≤1 sekund, med antibakterielt belegg på gjenkjenningsenhetens overflater;
• Differensialtrykkovervåking : Miniatyr differensialtrykksensorer kan integreres i dørkarmen, og viser sanntids trykkforskjeller mellom tilstøtende rom (område 0-125Pa, nøyaktighet ≤±1Pa). Hørbar/visuell alarm når differensialtrykket faller under settpunktet (f.eks. 5Pa);
• Timerkontroll : Logistikkdører kan stilles inn med åpningsforsinkelse (10-30 sekunder); hvis døren forblir åpen utover den innstilte tiden, lukker systemet den automatisk eller utløser en alarm for å forhindre trykkdifferansetap;
• Overvåking av forseglingsstatus : High-end intelligente dører kan utstyres med magnetiske brytere eller nærhetssensorer for å sende alarmsignaler til sentralt kontrollrom når døren ikke er helt lukket, logger hendelser via BMS.

Forriglingslogikkkrav: For materialluftsluser må ytterdøren først åpnes, materialer plasseres, ytterdøren lukkes, og først da kan den indre døren åpnes - begge dørene må aldri være åpne samtidig. Elektronisk sperresystems pålitelighet bør oppnå MTBF ≥50 000 timer. Månedlig sperrefunksjonstesting anbefales for å sikre sikkerhet og pålitelighet.

Installasjon og aksept: Ni viktige kontrollpunkter på stedet

Installasjonskvaliteten til renromsdører påvirker deres langsiktige ytelse og renslighetseffektivitet direkte. Følgende er ni viktige inspeksjonspunkter for aksept på stedet:

1. Dørkarm loddrett : Vertikalt avvik ≤2 mm/m, horisontalt avvik ≤1,5 mm/m;
2. Spalte mellom dørblad og karm : Ensartet og ≤3 mm, gapvariasjon ≤1 mm;
3. Forseglingskompresjon : Når døren er lukket, er tetningskompresjonen 20%-30% av opprinnelig tykkelse (typisk 2-3mm målt);
4. Bunnforseglingstest : Med døren lukket, bruk en 0,1 mm følemåler for å sjekke avstanden mellom dørbunnen og gulvet — bør ikke kunne settes inn eller sette inn dybde ≤50 mm;
5. Lufttetthetstest : Bruk et røykrør for å slippe ut røyk rundt døråpningens omkrets — ingen røykinntrengning skal være synlig på innsiden (spormetode); eller bruk differensialtrykklekkasjedeteksjon, med luftlekkasje ≤0,3 m³/(h·m²) ved 50Pa;
6. Åpnings-/lukkekrafttest : Bruk en kraftmåler — åpningskraft ≤50N, lukkekraft ≤30N;
7. Forriglingsfunksjonstest : Simuler to-dørs forriglingsscenario for å bekrefte at når en dør er helt åpen, kan den andre faktisk ikke åpnes;
8. Nødutgangstest : Med strømmen av, åpne døren fra innsiden — åpningskraft ≤67N, utgangsvei uhindret;
9. Overflatekvalitet : Ingen riper, bulker eller rustflekker på dørpanelets overflate; beleggvedheft ≥Klasse 1 (krysstest); rustfritt stålpanel Ra≤0,4μm.

A kvartalsvis inspeksjonssystem anbefales, med fokus på aldring/sprekkdannelse, løshet i hengsler, justering av dørlukkerhastighet og følsomhet for låsesystemet. Løs problemer umiddelbart gjennom reparasjon eller utskifting for å sikre at renromsdører forblir i optimal forseglingstilstand.
