Gulvdekke i stål er en kaldformet, galvanisert stålplate med pregede ribber og fordypninger som fungerer som både permanent forskaling og komposittarmering i betonggulvplater. Når det er integrert med et stålkonstruksjonsrammeverk, eliminerer det behovet for midlertidig tømmer- eller kryssfinerforskaling, reduserer arbeidskraft på stedet ved å 40–60 % , og skaper et komposittgulvsystem med overlegen stivhet og bæreevne. Materialutnyttelsesgraden varierer vanligvis fra 70–80 % , noe som gjør det til en økonomisk optimal løsning for bygninger med flere etasjer, logistikklager og store kommersielle anlegg.

I motsetning til tradisjonelle plasstøpte betongplater som er avhengige av flyttbar forskaling, forblir ståldekke innebygd i den ferdige platen, og deltar aktivt i strekkarmering i bunnen av gulvet. Denne doble funksjonsegenskapen er grunnen til at ståldekke har blitt standard praksis i moderne stålkonstruksjonskonstruksjon over hele Nord-Amerika, Europa og Asia.

Viktige tekniske parametere og navnekonvensjoner

Stålgulvprodukter følger et standardisert navnesystem som koder for kritiske geometriske dimensjoner. Å forstå denne konvensjonen er avgjørende for nøyaktig spesifikasjon og anskaffelse.

Dekoding av modellnummer

En typisk modellbetegnelse som f.eks YX 51-253-760 deles inn i tre numeriske komponenter:

• 51 — Ribbehøyde i millimeter (bølgehøyde). Dette bestemmer komposittvirkningsdybden og den totale platetykkelsen.
• 253 — Bølgestigning i millimeter (senter-til-senter-avstand mellom tilstøtende ribber). Dette påvirker terrassebordets spennevne og betonggrep.
• 760 — Effektiv dekningsbredde i millimeter. Dette er nettobredden hvert ark bidrar til gulvarealet etter overlapping.

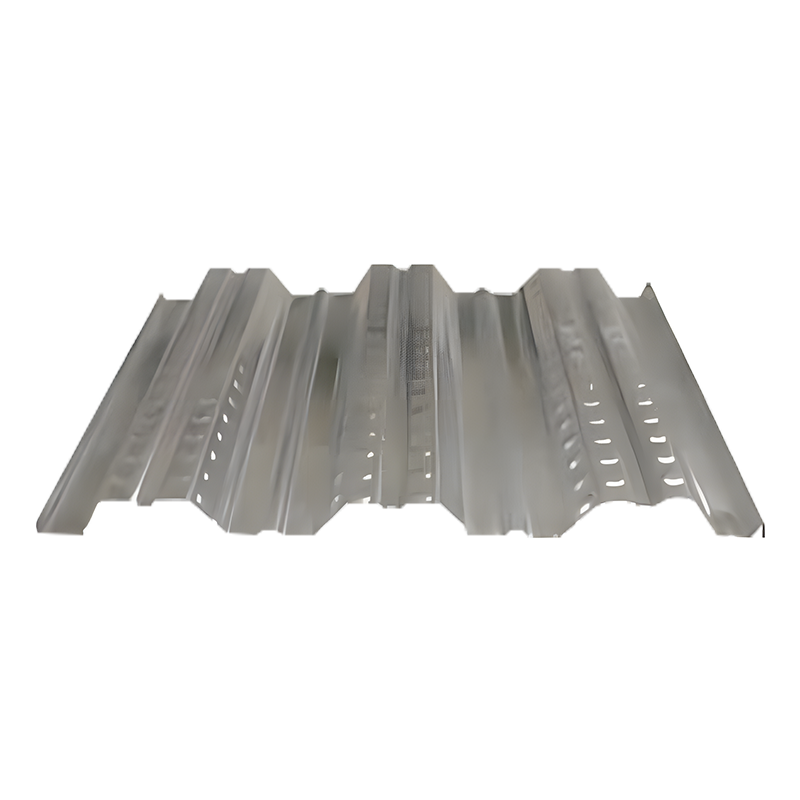

For eksempel har YX 51-253-760 høyribbede bærende stålgulvdekk en 51 mm bølgehøyde, 253 mm bølgehøyde og 760 mm effektiv dekningsbredde med en utfoldet bredde på 1000 mm, noe som gir en materialutnyttelsesgrad på 76 %. Denne modellen er spesielt utviklet for bygninger med flere etasjer og høye stålkonstruksjoner der både lastekapasitet og konstruksjonshastighet er kritisk.

Kritiske dimensjonsspesifikasjoner

Utover modellkoden er det flere parametere som styrer strukturell ytelse:

• Tykkelse av basisstål : Vanligvis 0,8–1,5 mm for standard bærende applikasjoner; kraftige industrigulv kan kreve opptil 2,0 mm.
• Utfoldet bredde : Den flate arkbredden før rullforming, vanligvis 1000 mm eller 1250 mm, dikterer valg av spole og avfallsminimering.
• Materialutnyttelsesgrad : Beregnet som (effektiv dekningsbredde / utbrettet bredde) × 100 %. Høyere rater (75–80 %) indikerer mer effektiv materialbruk og lavere stålforbruk per kvadratmeter.

Produktutvalg og applikasjonsmatching

Gulvdekke i stål er ikke et enkelt produkt, men en familie av profiler optimert for ulike strukturelle krav. Å velge riktig profil sikrer både sikkerhet og kostnadseffektivitet.

Profiler med høy ribbe vs. lav ribbe

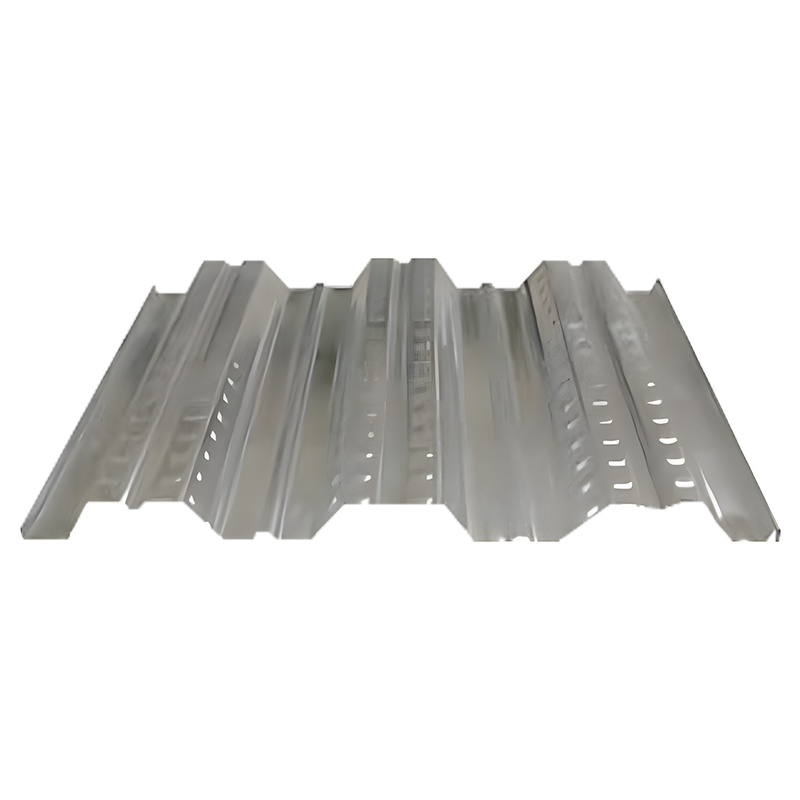

Høyribbede terrassebord (ribbehøyde ≥50 mm, slik som YX 51-253-760 og YX 75-293-880) gir dypere betonginnstøping og overlegen komposittbindingsstyrke. Disse profilene er essensielle for bygninger med flere etasjer og tunge industrigulv der belastningen overstiger 5 kN/m² . Den økte ribbehøyden gir også plass til skjærstifter med større diameter, noe som forbedrer grensesnittkapasiteten mellom stål og betong.

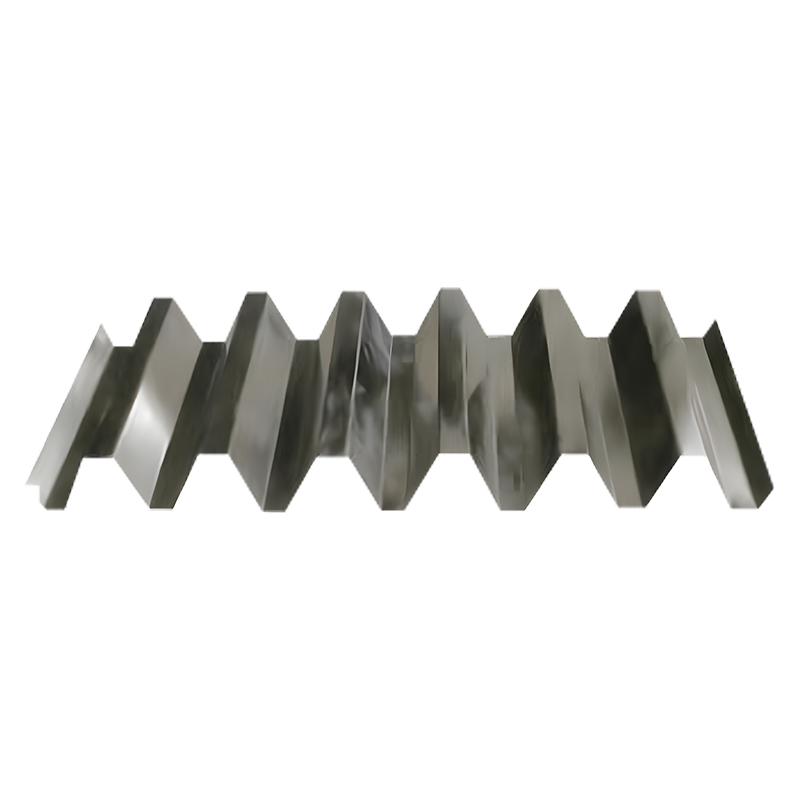

Lavribbede terrassebord (ribbehøyde 30–40 mm, som YX 35-125-750) er lettere og mer økonomisk, egnet for kontorbygg, butikklokaler og mesaniner med moderate belastningskrav. Den reduserte profildybden tillater tynnere dekketykkelser, minimerer gulv-til-gulv-høyder og strukturell vekt.

Sammensatt handling og strukturell ytelse

Den primære tekniske fordelen med stålgulvdekke ligger i dens evne til å danne en komposittplate med plasstøpt betong. Denne komposittoppførselen øker gulvkapasiteten dramatisk sammenlignet med ikke-komposittsystemer.

Mekanisme for komposittbinding

Tre mekanismer sikrer effektiv sammensatt handling:

1. Mekanisk forrigling : De pregede fordypningene og fordypningene på terrasseoverflaten skaper et fysisk grep med den herdede betongen, og forhindrer horisontal glidning.
2. Avslutt forankring : Skjærbolter sveiset gjennom terrassedekket til den støttende stålbjelken overfører langsgående skjærkrefter og forhindrer endeglidning av terrasseplaten.
3. Naturlig bånd : Det galvaniserte sinkbelegget på ståloverflaten gir en kjemisk vedheft med betong, noe som bidrar til initial bindestyrke før mekanisk sammenlåsing utvikler seg fullt ut.

Lastbærende og nedbøyningsytelse

I en komposittplate fungerer ståldekket som bunnarmering (strekksonen), mens betongen over nøytralaksen motstår kompresjon. Denne optimaliserte spenningsfordelingen gir:

• Spenn-til-dybde-forhold på 25–35 for enkelt støttede plater, sammenlignet med 15–20 for konvensjonelle armerte betongplater med tilsvarende tykkelse.
• Nedbøyningsreduksjon på 30–50 % under driftsbelastninger på grunn av komposittdelens økte treghetsmoment.
• Brannmotstand på 1–2 timer oppnåelig med standard betongdekke over terrasseribbene, og oppfyller byggekravene for de fleste kommersielle og industrielle brukere.

Materialspesifikasjoner og produksjonsstandarder

Holdbarheten og ytelsen til stålgulvdekke styres av valg av basismateriale, beleggsystemer og produksjonspresisjon.

Grunnstål og galvanisering

Grunnmateriale er typisk Q235 eller Q345 konstruksjonsstål med en flytegrense på henholdsvis 235 MPa eller 345 MPa. Stålplaten gjennomgår kontinuerlig varmgalvanisering for å oppnå en sinkbeleggmasse på ≥180 g/m² (tilsvarer Z180-betegnelsen), gir korrosjonsbeskyttelse for innendørsmiljøer. For aggressive miljøer som kjemiske anlegg eller kystanlegg, Z275 eller Z350 belegg (275–350 g/m² sinkmasse) er spesifisert.

Kalddannelse og toleranser

Dekke produseres ved kontinuerlig rulleforming fra kveillager. Kritiske produksjonstoleranser inkluderer:

• Tykkelsestoleranse : ±0,05 mm for ark ≤1,0 mm; ±0,08 mm for ark 1,0–1,5 mm.
• Bølgehøydetoleranse : ±1,0 mm for å sikre jevn betongdekke og komposittdybde.
• Dekningsbreddetoleranse : ±2,0 mm per ark for å opprettholde riktig lapping og unngå kumulative feil på tvers av flere ark.

Installasjonsarbeidsflyt og beste praksis

Riktig installasjon er avgjørende for å realisere de fulle strukturelle og økonomiske fordelene med stålgulv. Følgende arbeidsflyt sikrer kvalitet og sikkerhet.

Forberedelse før installasjon

Før dekkeplassering, kontroller at stålbjelkens rammeverk er komplett og justert. Bjelkens toppflenser må være i vater ±5 mm over dekkspennet for å forhindre ujevn betongtykkelse. Forbered layouttegninger som indikerer arkorientering, overlappingsplasseringer og penetrasjonsåpninger for å minimere kutting på stedet.

Plassering og festing av ark

Plater legges vinkelrett på de bærende stålbjelkene, med sidelapper av ≥25 mm og avslutte runder av ≥50 mm over bjelker. Selvborende skruer eller sveisede stendere fester dekket til bjelkeflensene kl 300–400 mm senter . For den utvidede YX 51-304-914-profilen reduserer dekningsbredden på 914 mm antall sideomganger med ca. 15 % sammenlignet med 750–760 mm profiler, noe som direkte forbedrer installasjonshastigheten og reduserer festeforbruket.

Betongstøping og herding

Betong plasseres vanligvis i en enkelt støping for å sikre monolittisk oppførsel. Minimum betongstyrke er C25 (25 MPa sylinderstyrke) for standardgulv; C30 eller høyere anbefales for tunge industrielle applikasjoner. Dekketykkelse måles fra toppen av ståldekket til betongoverflaten, med typiske verdier på 120–150 mm for kontorbygg og 150–200 mm for varehus. Riktig herding for 7 dager sikrer tilstrekkelig styrkeutvikling før lasting.

Ofte stilte spørsmål

1. Hva er forskjellen mellom stålgulv og tradisjonell forskaling?

Gulvdekke i stål fungerer som permanent forskaling som forblir innstøpt i betongplaten etter støping, og bidrar aktivt til den strukturelle styrken som bunnarmering. Tradisjonell tømmer- eller kryssfinerforskaling er midlertidig og må fjernes etter betongherding, noe som krever ekstra arbeidskraft og materialavfall. Ståldekke eliminerer fjerning av forskaling, reduserer arbeidskraft på stedet med 40–60 % , og komprimerer gulvkonstruksjonssykluser fra 7–14 dager til 3–5 dager .

2.Hvordan velger jeg mellom høyribbede og lavribbede ståldekkeprofiler?

Velg høyribbede terrassebord (ribbehøyde ≥50 mm) for bygninger med flere etasjer, tunge industrigulv og bruksområder med spenninger som overstiger 5 kN/m² . De dypere ribbene gir overlegen komposittbindingsstyrke og har plass til større skjærstifter. Velg lavribbede terrassebord (ribbehøyde 30–40 mm) for kontorbygg, butikklokaler og mesaniner med moderat belastning. Lavribbede profiler tillater tynnere dekketykkelser, reduserer strukturell vekt og gulv-til-gulv-høyder.

3.Hva er den typiske materialutnyttelsesgraden for stålgulvdekke?

Materialutnyttelsesrater varierer vanligvis fra 70–80 % , beregnet som (effektiv dekningsbredde ÷ utbrettet bredde) × 100 %. For eksempel har YX 51-253-760-profilen en dekningsbredde på 760 mm fra et 1000 mm utbrettet ark, og gir en 76 % utnyttelsesgrad . Høyere rater indikerer mer effektiv materialbruk og lavere stålforbruk per kvadratmeter. Utvidede profiler som YX 51-304-914 oppnår enda høyere effektivitet med en dekningsbredde på 914 mm.

4. Hvilken sinkbeleggsspesifikasjon kreves for forskjellige miljøer?

For standard innendørsmiljøer, Z180 (180 g/m² sinkbeleggmasse) er tilstrekkelig. For moderate industrielle eller fuktige miljøer, spesifiser Z275 (275 g/m²). For aggressive miljøer som kjemiske anlegg, kystanlegg eller områder med høy korrosjon, Z350 (350 g/m²) eller spesialiserte legeringsbelegg som ZAM (sink-aluminium-magnesium) anbefales for å sikre langsiktig korrosjonsbestandighet.

5.Kan stålgulvdekke brukes uten skjærestendere?

Ja, for bruk med lett belastning og korte spenn kan ståldekke fungere som ikke-sammensatt permanent forskaling uten skjærbolter. I dette tilfellet støtter dekket våt betong og konstruksjonsbelastninger under støping, men deltar ikke i den endelige komposittplatestyrken – bunnarmering må tilveiebringes av konvensjonell armeringsjern. For komposittvirkning og maksimal spennevne er skjærstender avgjørende og må sveises gjennom terrassedekket til de bærende stålbjelkene.

6. Hvilken betongstyrke og platetykkelse anbefales?

Minimum betongstyrke er C25 (25 MPa sylinderstyrke) for standard nærings- og boliggulv. For tunge industriapplikasjoner, varehus og områder med konsentrert belastning, C30 eller høyere anbefales. Typiske platetykkelser varierer fra 120–150 mm for kontorbygg til 150–200 mm for industrilager, målt fra toppen av ståldekket til ferdig betongoverflate. Dekkets ribbehøyde skal inkluderes ved beregning av total konstruksjonsdybde.

7.Hvordan bidrar stålgulvdekke til brannmotstand?

Komposittplater med stålgulvdekke kan oppnå 1–2 timers brannmotstand med standard betongdekke over terrasseribbene. Betongen fungerer som en termisk barriere, og beskytter ståldekket mot rask temperaturøkning under en brannhendelse. Brannmotstandsvurderinger avhenger av platetykkelse, betongdekkedybde og tilstedeværelsen av ekstra armeringsnett. For høyere brannklassifisering (2–4 timer), kan det være nødvendig med ekstra armering og økt betongdekke.

8.Hva er de viktigste kvalitetskontrollene under installasjonen?

Kritiske installasjonskontroller inkluderer: verifisering av stålbjelkenivå innenfor ±5 mm ; sikre side runder av ≥25 mm og avslutte runder av ≥50 mm ; bekrefter festeavstand ved 300–400 mm senter ; sjekke for riktig arkjustering for å unngå kumulative breddefeil; og inspisere for beleggskader som kan kompromittere korrosjonsbeskyttelsen. Etterpåstøping, verifiser betongtykkelse, herdetid på 7 dager minimum , og flathetstoleranser for platen.
