C-formede stålrør Manufacturer

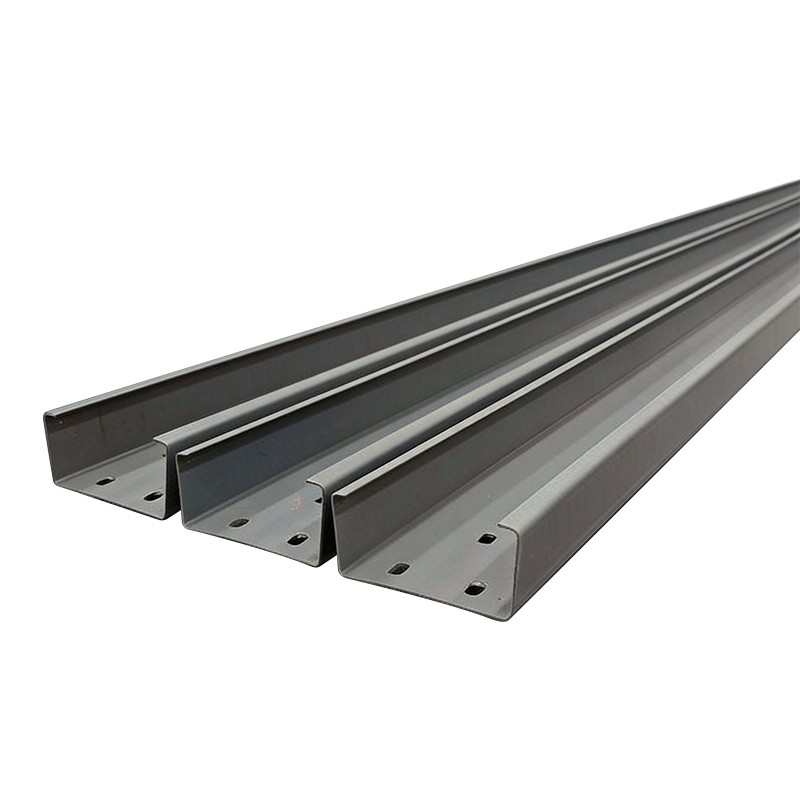

C-formede stålrør er tynnveggede, kaldformede konstruksjonselementer med et C-formet tverrsnitt som fungerer som den kritiske lastoverføringsforbindelsen mellom tak- eller veggkledningspaneler og den primære stålrammen. Deres definerende fordeler— stabile mekaniske tverrsnittsegenskaper, høyt styrke-til-vekt-forhold og enkel installasjon — gjør dem til det foretrukne valget for industrianlegg, varehus, logistikksentre og lette næringsbygg med spenn på opptil 25 fot (7,6 meter) [^103^]. I motsetning til Z-purlins, som krever overlapping for kontinuerlige spenn, utmerker C-purliner seg i applikasjoner med enkelt spenn og enkle spenn der monteringshastighet og kostnadseffektivitet er avgjørende.

For prosjekter som krever veggstøtte, bjelkelag eller takbelegg med enkelt buk, tilbyr C-purlins en 20–30 % kostnadsbesparelse over Z-purlin-systemer samtidig som man eliminerer kompleksiteten til lapforbindelser. Deres 90-graders flensgeometri sikrer forutsigbare lastbaner og forenkler brakettdetaljering, noe som gjør dem til den beste løsningen for forhåndskonstruerte metallbygg og stålkonstruksjoner over hele verden.

Tverrsnittsgeometri og strukturell oppførsel

Den C-formede profilen er monosymmetrisk, med en vertikal bane med to parallelle horisontale flenser orientert 90 grader i forhold til banen. Denne geometrien gir forutsigbar mekanisk oppførsel under tyngdekraft og vindbelastning.

Seksjonsegenskaper og lastfordeling

C-seksjonen gir stabil bøyningsytelse rundt sin sterke akse (vinkelrett på banen), noe som gjør den ideell for å støtte jevnt fordelte tak- og veggbelastninger. De parallelle flensene skaper konsistente bæreflater for kledningsfester og brakettforbindelser. Men fordi seksjonen er åpen og monosymmetrisk, viser den lavere vridningsstivhet enn lukkede eller Z-formede seksjoner. Denne egenskapen gjør C-purlins best egnet for applikasjoner der belastninger påføres gjennom skjærsenteret eller hvor bro er tilveiebrakt for å begrense side-torsjonsknekking [^95^].

Spennkapasiteter etter seksjonsdybde

Standard C-purlin dybder varierer fra 100 mm til 400 mm (4 tommer til 16 tommer) , med hver dybde som tilsvarer spesifikke spenn- og lastgrenser. Følgende tabell oppsummerer typiske spennegenskaper under standard takbelastninger [^103^]:

Faktisk spennevne avhenger av grenavstand, ståltykkelse (måler), takbelastning (død levende snø) og lokale byggeforskrifter. For spennvidder over 8 meter, blir Z-purlins med overlappede koblinger vanligvis mer økonomiske enn enkelt C-purlin-seksjoner [^102^].

Materialspesifikasjoner og produksjonsstandarder

Holdbarheten og den strukturelle integriteten til C-purlins styres av basisstålkvalitet, beleggsystemer og kaldformingspresisjon.

Grunnstål og mekaniske egenskaper

C-purlins er produsert av kaldformet galvanisert stållist med en minimum flytegrense på 345 N/mm² (50 ksi) , tilsvarende ASTM A572 Grade 50 eller AS/NZS 1397 G450 materiale. Standard basismetalltykkelser (BMT) varierer fra 1,5 mm til 3,0 mm (0,059 tommer til 0,118 tommer), med tyngre målere valgt for bruk med høyere belastning eller større avstander [^97^]. Kaldformingsprosessen arbeidsherder stålet, og øker dets flytegrense med 10–15 % sammenlignet med hovedspiralmaterialet.

Korrosjonsbeskyttelsessystemer

Tre beleggsalternativer dominerer markedet:

• Varmgalvanisert (sinkbelegg) : Standard beleggmasse på 180–275 g/m² (Z180–Z275), gir 40 år med korrosjonsbestandighet i godartede innendørsmiljøer [^96^].
• ZAM-belegg (sink-aluminium-magnesium) : Avansert legeringsbelegg som gir 2–3× korrosjonsmotstanden til ren sink, ideelt for industrielle omgivelser ved kysten eller med høy luftfuktighet [^104^].
• Grunnmalt finish : Påføres over galvanisert underlag for estetisk konsistens med fargede kledningspaneler; ikke en frittstående korrosjonsbarriere.

Produksjonstoleranser

Presisjonsproduksjon sikrer tilpasningskvalitet under installasjonen. Standard produksjonstoleranser er [^101^]:

• Lengde: ±5 mm
• Flensbredde: ±1 mm
• Web dybde: ±1 mm
• Midthullsavstand: ±1,5 mm

C-Purlin vs. Z-Purlin: Utvalgskriterier

Mens både C- og Z-seksjoner fungerer som sekundære rammeelementer, skaper deres distinkte geometrier meningsfulle ytelsesforskjeller som dikterer bruksegnethet.

Den grunnleggende tommelfingerregelen: bruk C-stag til veggbjelker, gulvbjelker og tak med ett spenn under 8 meter; spesifiser Z-purlins for tak med flere spenn, store industribukter og prosjekter med tung snø eller vindbelastning [^96^].

Beste praksis for installasjon og avstivningskrav

Riktig installasjon forvandler C-purlins fra individuelle elementer til et sammenhengende strukturelt system som er i stand til å motstå tyngdekraft, vind og seismiske belastninger.

Purlin-avstand og støttedetaljer

Standard purlin-avstand for metalltak varierer fra 1,2 m til 1,8 m (4 fot til 6 fot) på senter, avhengig av kledningsprofil og designbelastninger. C-purlins støttes av vinkelkoblingsbraketter eller generelle braketter boltet til primærrammesperrene eller søylene. Brakettvalg må samsvare med purlindybden: en C150 purlin krever en AC150 brakett (0,30 kg hver), mens en C300 purlin krever en AC300 brakett (0,69 kg hver) [^101^].

Brobygging for lateral stabilitet

Fordi åpne C-seksjoner er utsatt for lateral-torsjonsknekking, er brodannelse (også kalt hengestenger eller flueavstivning) avgjørende. Brobygging begrenser den uavstivede lengden på kompresjonsflensen og forhindrer rotasjon under belastning. Anbefalt maksimal broavstand er:

• C100 seksjoner : 2000 mm maksimal avstand
• C150 seksjoner : 3000 mm maksimal avstand
• C200–C400 seksjoner : 4000 mm maksimal avstand [^101^]

Brobygging er vanligvis installert i midten av spennvidden for enkeltspenn og ved tredjepunkt for kontinuerlige spenn. Brosystemer i HookFast-stil muliggjør installasjon uten verktøy ved å klippe direkte til forhåndsstansede hull i spindelbanen.

Installasjonssekvens

Den anbefalte monteringssekvensen sikrer både sikkerhet og dimensjonsnøyaktighet:

1. Merk purlin-linjer på de primære rammeelementene med angitt avstand.
2. Installer braketter ved hvert grenstøttepunkt, og sikrer nivåjustering innenfor ±3 mm.
3. Plasser C-purlins på braketter med den åpne siden konsekvent orientert (typisk nedover for taklister for å lette brofesting).
4. Bolt grener til brakettene bruke M12 eller M16 bolter med skiver; dreiemoment til 50–70 N·m.
5. Installer bro før påføring av tak- eller veggkledning for å stabilisere taklinjen.
6. Bekreft justering : Purlin-topper skal være i vater innenfor L/360-defleksjonsgrensen under egenlast.

Applikasjoner på tvers av industrisektorer

C-formede stålrør er distribuert på tvers av et bredt spekter av konstruksjonstyper, som hver pålegger forskjellige ytelseskrav.

Industrianlegg og varehus

I pre-konstruerte stålbygninger for produksjon og lagring, støtter C-purlins trapesformede takplater og veggkledningspaneler. Typiske buktbredder på 6–8 meter juster perfekt med C200 eller C250 purlin kapasiteter. Den lette naturen til C-purlins (C200×1,5 mm veier ca 4,5 kg/m ) reduserer kranbehovet under montering og senker den totale egenlasten på primærrammen [^101^].

Logistikksentre og distribusjonsknutepunkter

Moderne logistikkanlegg krever store klare spenn og høye takhøyder. Mens primære rammer ofte bruker Z-purlins for hovedtaket, er C-purlins ofte spesifisert for mesaningulv, baldakiner og skillevegger hvor spennene er kortere og belastningene er lettere. Deres enkle installasjon akselererer prosjektleveranse i raske utviklinger.

Solcellestøttesystemer

C-purlins har dukket opp som et foretrukket innrammingselement for bakkemonterte solcellepaneler og solcelleinstallasjoner på taket. Deres åpne kanalprofil aksepterer lett boltede klemforbindelser for solcellepanelskinner, og det galvaniserte belegget tåler flere tiår med utendørs eksponering. Standard C150 eller C200 seksjoner kl 1,5–2,0 m avstand gi tilstrekkelig støtte for typiske PV-moduldimensjoner på 1,0 m × 2,0 m.

Landbruks- og bygdebygninger

Gårdsbygninger, utstyrsskur og husdyrhold drar nytte av C-purlins sin kostnadseffektivitet og korrosjonsbestandighet. I disse bruksområdene gir C100- eller C150-seksjoner ved moderate spenn tilstrekkelig kapasitet for metalltak samtidig som materialkostnadene holdes minimale. Den 40 års levetid av galvaniserte C-purlins gir langsiktig verdi i landlige omgivelser der vedlikeholdstilgang kan være begrenset [^96^].

Kvalitetskontroll og samsvarsstandarder

Å sikre C-purlin-ytelse krever overholdelse av anerkjente material- og designstandarder gjennom hele forsyningskjeden.

Materiale og designkoder

C-purlin design og produksjon styres av følgende standarder:

• AS/NZS 4600:2018 (Australia/New Zealand): Designkode for kaldformede stålkonstruksjoner, mye referert for kapasitetsberegninger.
• ASTM A1003/A1004 (USA): Standardspesifikasjon for stålplate brukt i kaldformede rammer.
• EN 1993-1-3 (Europa): Eurokode 3 designregler for kaldformede tynnprofilelementer og belegg.
• GB/T 2518 (Kina): Standard for kontinuerlig varmdypende sinkbelagte stålplater og bånd.

Kvalitetssikring av fabrikken

Anerkjente produsenter implementerer ISO 9001 kvalitetsstyringssystemer med følgende inspeksjonsprotokoller:

1. Inspeksjon av innkommende spole : Verifiser flytegrense, beleggmasse og tykkelsestoleranse mot møllesertifikater.
2. Overvåking underveis : Sjekk rullformingsdimensjonene hver 2. time; juster rullegap for å opprettholde profilnøyaktigheten.
3. Verifisering av hull : Bekreft hullsentre, diametre og kantavstander ved å bruke go/no-go-målere.
4. Sluttkontroll : Mål lengde, retthet og overflatefinish på hver bunt; avvis deler med beleggskader eller dimensjonsavvik.
