Hvellerdan velge riktig C-formede stålrør Spesifikasjoner basert på byggelastkrav

Det primære prinsippet ved valg av C-formede stålrørspesifikasjoner for stålkonstruksjonsdesign er å sikre at forholdet mellom seksjonshøyde (H) og spenn er typisk mellom 1/35 og 1/50, mens seksjonsmodulen må tåle det maksimale bøyemomentet. For industrianlegg med standard spennvidde på 6 meter er de foretrukne spesifikasjonene vanligvis C180×60×20×2,5 eller C200×70×20×3,0. Spesifikke spesifikasjoner må bestemmes basert på nøyaktige beregninger av egenlast, levende last og miljøbelastning (vind og snø).

Spesifikk innvirkning av nøkkelbelastningstyper på valg

Som kaldformede tynnveggede stålkomponenter har C-formede stålrør et høyt styrke-til-vekt-forhold, men deres respons på forskjellige belastningstyper varierer betydelig:

Egenvekt og egenvekt av taksystem

Dødlast inkluderer vekten av fargebelagte stålplater eller sandwichpaneler. For eksempel, bruk av et 75 mm tykt sandwichpanel av glassull øker egenvekten med ca. 12-15 kg per kvadratmeter. Hvis et solcelleanlegg er installert på taket, bør veggtykkelsen økes fra 2,0 mm til 2,5 mm eller mer basert på den ekstra belastningen på 15-20 kg/m².

Klimatiske miljøbelastninger (vind og snø)

I områder med store snøbelastninger, må purliner ha ekstrem kompresjonsmotstand. I kystnære områder med sterk vind kan vindsuging føre til at bunnflensen på purlinen mister stabilitet under trykk. Derfor anbefales det å velge spesifikasjoner med en flensbredde (B) på ikke mindre enn 60 mm i områder med høyt vindtrykk for å forbedre vridningsstivheten.

Referanse for Common C-formede stålrør Spesifikasjoner og belastningsspenn

For å balansere sikkerhet og materialøkonomi er følgende anbefalinger for industrielt utvalg basert på konvensjonelle belastningsforhold:

Praktiske valgforslag for å forbedre strukturell sikkerhet

Ved fastsettelse av spesifikasjoner, i tillegg til fysiske dimensjoner, bør følgende tekniske punkter tas hensyn til:

• Håndhev avbøyningsgrenser strengt: Nedbøyningen av taklister under fulllastkombinasjoner bør ikke overstige L/150. For eksempel må nedbøyningen av en 6-meters spennvidde kontrolleres innenfor 40 mm; ellers må seksjonen økes.
• Materialstyrkeoptimering: For prosjekter med høyere belastning kan bruk av stål av typen Q355 i stedet for konvensjonelt Q235 forbedre bæreevnen betydelig, samtidig som mindre spesifikasjoner opprettholdes, og effektivt redusere egenvekten til hovedstrukturen.
• Korrosjonsbestandighetshensyn: Selv om C-formede stålrør har god korrosjonsbestandighet, i sure eller kystnære miljøer, bør spesifikasjoner med et galvanisert lag på ikke mindre enn 275g/m² velges for å forhindre en nedgang i bæreevne på grunn av materialkorrosjon.

Som har bedre termisk isolasjonsytelse: Fargebelagte profilerte stålplater or Sandwichpaneler i farget stål ?

Den klare konklusjonen er det Sandwichpaneler i farget stål offer significantly superior thermal insulation performance sammenlignet med fargebelagte profilerte stålplater. Mens et enkeltlags profilert ark primært fungerer som en værbarriere med ubetydelig termisk motstand, bruker et sandwichpanel et kjerneisolasjonslag som skaper et robust termisk brudd. I praktiske industrielle applikasjoner kan bytte til sandwichpaneler resultere i en intern temperaturreduksjon på 10°C til 15°C i høysommermånedene .

Kjernestrukturelle forskjeller og termisk motstand

Gapet i isolasjonsytelse er et direkte resultat av tverrsnittssammensetningen av disse to materialene:

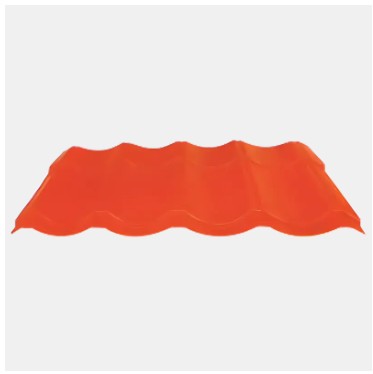

Enkeltlags fargebelagte profilerte stålplater

Profilerte ark som YX25-210-840 er laget av stål med høy ledningsevne. Uten integrert kjerne overføres varme fra solinnstråling nesten øyeblikkelig til bygningens indre. Disse er ideelle for uoppvarmede varehus eller skur hvor termisk regulering er ikke prioritert .

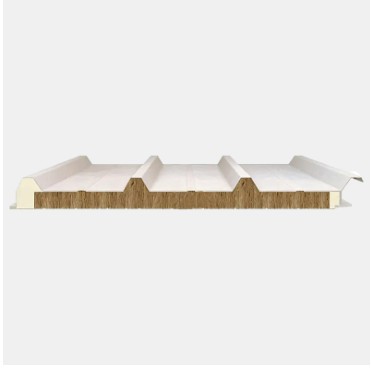

Sandwichpaneler i komposittfarget stål

Disse panelene består av to stålskinn som binder en kjerne av polyuretan (PU), steinull eller EPS. Denne "sandwich"-strukturen blokkerer effektivt ledende varmeoverføring. A Integrert panel i polyuretan gir for eksempel den høyeste termiske effektiviteten tilgjengelig i moderne industriell konstruksjon.

Tekniske data: Sammenligning av termisk konduktivitet

Følgende data illustrerer den termiske ledningsevnen (λ) til forskjellige materialer. Lavere verdier representerer bedre isolasjonsegenskaper:

Strategiske retningslinjer for søknader

Når du velger mellom disse materialene, bør du vurdere de spesifikke funksjonelle kravene til prosjektet:

• Klimakontrollerte fasiliteter: For kjølelagring eller matforedling, Integrert panel i polyuretans er avgjørende for å opprettholde strenge temperaturforskjeller.
• Industriell brannsikkerhet: Der brannmotstand er like kritisk som isolasjon, Sandwichpaneler i steinull er det optimale valget, og tilbyr A-klasse brannbeskyttelse.
• Økonomiske tilfluktsrom: Profilerte ark som YX35-125-750 er kostnadseffektive for friluftskonstruksjoner eller landbruksbygg der inneklima ikke håndteres.

Merverdi av Sandwichpanelsystemer

Utover varmeregulering gir sandwichpaneler flere tekniske fordeler fremfor enkeltlags ark:

• Akustisk demping: Kjernematerialet absorberer støtstøy fra regn og vind betydelig.
• Strukturell styrke: Komposittstivheten gir rom for økt spenn mellom C-formede stålrør , reduserer den totale bruken av strukturelt stål.
• Kondenskontroll: Kontinuerlig isolasjon forhindrer intern fuktoppbygging (svette), beskytter inventar og innvendig inventar.

Analyse av kjernefordeler: Hvorfor høyhus favoriserer stålterrasse

Gulvdekke i stål er ikke bare en mal for byggefasen; den spiller en kritisk rolle gjennom hele bygningens livssyklus:

Strukturell ytelse og sikkerhet

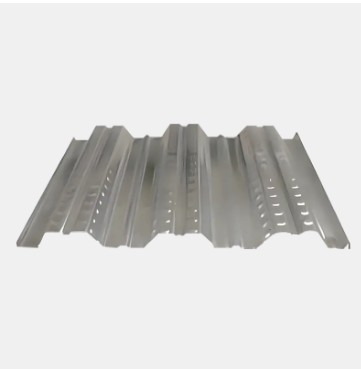

Ståldekke (som f.eks YX 75-293-880 kraftig modell med høy styrke ) forbedrer gulvplatens laterale stivhet gjennom sin korrugerte form. I høyhus forbedrer denne komposittplatestrukturen effektivt seismisk redundans og gir en solid arbeidsplattform umiddelbart etter legging, noe som sikrer sikkerheten til arbeidere i store høyder.

Betydelig reduksjon i strukturell egenvekt

Egenvekten til hver etasje i et høyhus utøver et massivt press på fundamentet. Bruk av ståldekke gir en reduksjon i betongplatetykkelse, lette gulvvekten betydelig . Dette gjør det mulig for designere å redusere tverrsnittsdimensjonene til hovedrammebjelkene og søylene, og oppnå bedre utnyttelse av arkitektonisk plass.

Dybdesammenligning av tekniske parametere

Følgende tabell illustrerer tydelig ytelsesforskjellene mellom de to løsningene i høyhus:

Applikasjonsanbefalinger for typiske modeller

Basert på ulike belastnings- og spennkrav i høyhus anbefales følgende profesjonelle modeller:

• YX 51-253-760 Høyribbelastbærende type: Egnet for kontorbygg med store spenn, og gir utmerket total stivhet.
• YX 35-125-750 lett kompositttype: Egnet for scenarier med lett belastning som boligbygg, og tilbyr ekstremt høy installasjonseffektivitet.
• YX 51-304-914 utvidet bærende type: Egnet for gulvlegging med store arealer, reduserer overlappende sømmer og forbedrer lufttettheten.

Konklusjon og ekspertråd

Med tanke på mekanisk ytelse, konstruksjonshastighet og omfattende kostnader, gulvdekke i stål er utvilsomt det overlegne valget for høyhusgulvkonstruksjon . Under implementering anbefales det å jobbe sammen med C-formede stålrørsystemer for vegg- og hjelpestøttedesign for å sikre en mer stabil og pålitelig kraftoverføring for hele stålkonstruksjonssystemet.

Hvordan velge en passende Stålkonstruksjonssystemer basert på spennvidde og belastning?

Å velge riktig stålkonstruksjonssystem må følge det grunnleggende prinsippet: "Gitter/Truss-systemer for store spenn, kompositt-/heavy-duty-systemer for høye belastninger og portalrammer for små til mellomstore spenn." Ved nøyaktig å matche spenn- og belastningskravene kan du maksimere reduksjonen av stålforbruket og forkorte konstruksjonssyklusene samtidig som du sikrer strukturell sikkerhet. Vanligvis for standard industrianlegg med et spenn på 18-36 meter , portalrammesystemet representerer den optimale balansen mellom økonomi og stabilitet.

Systemvalg anbefalinger basert på spennintervaller

Spennet bestemmer direkte seksjonsdimensjonene til komponentene og avbøyningskontrollstandardene. Nedenfor er typiske utvalgsreferanser for ulike spennområder:

Liten og middels spennvidde (12m - 24m)

I dette området, a Portalramme System anbefales. Dette systemet bruker solid-bane H-formet stål som den stive hovedrammen, støttet av C-formede stålrør som det sekundære støttesystemet. C-formede stålrør har stabile mekaniske seksjonsegenskaper, lav vekt og et høyt styrke-til-vekt-forhold, som effektivt overfører kledningsbelastninger til primærstrukturen.

Stort spenn (24m - 48m)

Når spennvidden overstiger 30 meter, øker egenvekten til solid-webkomponenter raskt. I slike tilfeller, Stålrørstolper eller romrammekonstruksjoner er foreslått. Disse systemene forbedrer materialutnyttelsen betydelig gjennom kompresjons- og spenningskonvertering mellom medlemmene, noe som gjør dem egnet for stadioner, flyhangarer og industrielle logistikksentre med store spenn.

Den spesifikke innvirkningen av belastningsforhold på komponentvalg

Laster inkluderer dødlast så vel som levende last som snø, vind og kranlast:

• Tung industriell belastning: Hvis taket må støtte stort utstyr eller høyintensive operasjoner, velg Bærebærende tak med dype ribber (f.eks. YX50-410-820) eller høystyrke profilerte plater for å øke lokal lastekapasitet.
• Dynamiske belastninger (kraner): For planter med tunge kraner må hovedstrukturen bruke sveisede H-bjelker eller gittersøyler , sammen med kraftige gulvdekk av høy styrke stål som YX 75-293-880 for å håndtere hyppige dynamiske påvirkninger.
• Miljøvernbelastninger: I områder med høyt vindtrykk er det sekundære støttesystemet, som f.eks C-formede stålrør , bør legges tettere ut for å sikre stabil mekanisk ytelse.

Samsvarstabell for spennvidde, belastning og strukturelle komponenter

Følgende tabell oppsummerer kravene til stålkonstruksjonskomponenter basert på ulike spenn- og lastkombinasjoner:

Praktiske strategier for seleksjonsoptimalisering

I faktisk prosjektering, fokuser på disse detaljene for å optimalisere systemet ytterligere:

• Byggekonvoluttintegrasjon: Velger Polyuretan (PU) integrerte paneler kan samtidig tilfredsstille isolasjons- og lettvektskrav, og redusere den strukturelle belastningen forårsaket av vekten av konvoluttsystemet.
• Koordinering av gulvsystem: For høyhus eller fler-etasjes strukturer, prioriter komposittgulv som YX 32-130-780 for å danne en stabil sammensatt bærende struktur.
• Materialkonsistens: Sikre mekanisk parametertilpasning mellom C-formede stålrør , fargebelagte profilerte ark , og sandwichpaneler forbedrer byggets levetid og vedlikeholdseffektivitet betydelig.
