Hvordan velge anti-rust rustfritt stål renromspaneler?

Renromspaneler som bruker 304 eller 316L rustfritt stål som overflatesjikt kombinert med klasse A brannklassifiserte kjernematerialer (som steinull, glass-magnesium steinull eller aluminiumsbikake) representerer den mest pålitelige anti-korrosjonskapslingsløsningen for rene miljøer med høy etterspørsel. I nøytrale saltspraytester oppnår 304 rustfritt stål typisk 48–72 timer uten korrosjon, mens 316L utvider dette til over 72–120 timer på grunn av molybdeninnholdet, noe som gjør det spesielt egnet for kystområder, farmasøytiske anlegg og miljøer med intensiv kjemisk desinfeksjon. Valget bør integrere korrosjonsgrad, brannsikkerhetskrav, strukturell styrke og temperaturkontrollbehov i stedet for å forfølge en enkelt ytelsesmåling.

Anti-korrosjonsmekanismer og karakterforskjeller i overflatelag i rustfritt stål

Den rustbestandige evnen til renromspaneler i rustfritt stål stammer grunnleggende fra den tette passive kromoksidfilmen dannet på overflaten. Når krominnholdet i stål når ca 12 % , blokkerer denne passive filmen effektivt oksygen og etsende medier fra å komme i kontakt med underlaget. Type 304 rustfritt stål (06Cr19Ni10) yter utmerket i standard renromsmiljøer; Type 316L rustfritt stål (022Cr17Ni12Mo2), med en ekstra 2–3 % molybden , forbedrer gropmotstandsekvivalenten betydelig (PRE=%Cr 3,3×%Mo), og gir sterkere motstand mot kloridindusert sprekkkorrosjon og gropdannelse.

Sammenligning av saltspraytestdata

Saltspraytesting er en kritisk akselerert evaluering for korrosjonsbestandighet i rustfritt stål. Basert på industrimålte data viser forskjellige materialer betydelige ytelsesvariasjoner under forhold med nøytral saltspray (NSS, 5 % NaCl, 35 °C):

Det er viktig å merke seg at saltspraytesting bruker ekstremt høye kloridkonsentrasjoner, med korrosjonshastigheter flere til titalls ganger raskere enn naturlige miljøer. Derfor, 304 renromspaneler i rustfritt stål som består 72-timers saltspraytester kan typisk garantere over 10 års rustfri service i faktiske renromsmiljøer med lavt kloridinnhold , mens 316L kan oppnå en forventet levetid på over 15 år under tilsvarende forhold i den virkelige verden.

Hvordan valg av kjernemateriale påvirker den generelle anti-korrosjon og funksjonell ytelse

Mens overflatelaget i rustfritt stål gir det primære forsvaret, påvirker de fysiske og kjemiske egenskapene til kjernematerialet direkte panelets langsiktige strukturelle integritet og indirekte anti-korrosjonsevne. For eksempel, hvis kjernematerialet absorberer fuktighet og deformeres, kan panelskjøter sprekke, slik at korrosive medier trenger inn i sandwichlaget. Følgende tabell sammenligner den omfattende ytelsen til fire vanlige kjernematerialer:

Fra et anti-korrosjonssynergiperspektiv, aluminium honeycomb kjernemateriale er det foretrukne valget for høykvalitets renrom (ISO klasse 1–5) på grunn av dets elektrokjemiske kompatibilitet med overflatelaget, ikke-hygroskopisk natur og null fiberavgivelse. Glass-magnesium steinull komposittkjerne utmerker seg i farmasøytiske og kjemiske applikasjoner, der dens uorganiske egenskaper tåler hyppig kjemisk gassing uten å generere etsende biprodukter.

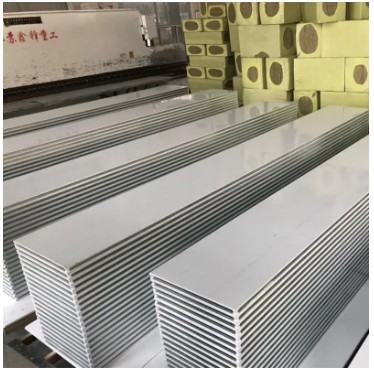

Hvorfor produksjonsprosess er viktig: Manuelle kontra maskinlagde paneler

Renromspaneler i rustfritt stål er kategorisert etter produksjonsprosess i manuelle og maskinlagde typer, med kritiske forskjeller i strukturell forsegling og langsiktig anti-korrosjonsytelse. Maskinlagde paneler produseres gjennom automatiserte kontinuerlige linjer for overflatebinding, oppvarming, pressing og herding, og oppnår ekstremt høy overflateplanhet (typisk ≤1 mm/m) og tette skjøter som effektivt hindrer vanndamp og korrosive medier fra å trenge inn i kjernelaget gjennom kanter eller sømmer. Manuelle paneler er avhengige av håndmontering; mens det tilbyr høy fleksibilitet for ikke-standardstørrelser, er konsistent tetning ved skjøter vanskeligere å garantere, noe som skaper potensiell vanninfiltrasjon og korrosjonsrisiko i miljøer med fuktighetssvingninger.

Sammenligning av prosessparameter

• Maskinlaget panellim herdetemperatur: 120°C–150°C konstant kontroll, limherdehastighet >95 %, bindestyrke ≥0,15 MPa
• Manuell romtemperaturherding av panel: avhengig av omgivelsestemperatur og fuktighet, lengre herdesyklus, kanter krever ekstra påføring av fugemasse
• Maskinlaget paneldimensjonal presisjon: lengdetoleranse ±2mm, diagonaltoleranse ≤3mm, sikrer installasjonsgap ≤1mm

For kyst- eller renrom med høy luftfuktighet , anbefales maskinlagde paneler med 316L rustfri ståloverflater for å minimere korrosjonssannsynlighet ved skjøter. Hvis manuelle paneler må brukes, skal alle kuttede kanter og skjøter forsegles med polyuretanfugemasse.

Hvilken konfigurasjon passer til din bransje: Programspesifikk valgveiledning

Ulike bransjer har varierende prioriteringer for anti-korrosjon av renromspaneler. Basert på praktisk ingeniørerfaring og industristandarder, er følgende målrettede utvalgsanbefalinger gitt:

Farmasøytiske og biologiske laboratorier

Disse miljøene krever hyppig romlig desinfisering med hydrogenperoksid, formaldehyd eller kvaternære ammoniumsalt. 316L overflate i rustfritt stål med kjerne av steinull av glass-magnesium paneler anbefales. 316L motstår klorider og sure komponenter i desinfeksjonsmidler, mens glass-magnesium-laget fungerer som en uorganisk barriere som verken frigjør skadelige gasser eller absorberer fuktighet under kjemisk desinfisering. En casestudie av farmasøytisk anlegg viste at vegger med denne konfigurasjonen viste ingen grop eller rustflekker over 5 år med ukentlige desinfeksjonssykluser .

Elektronikk- og halvlederverksteder

Produksjon av mikroelektronikk er ekstremt følsom for partikler og utlekking av metallioner. Overflate i 304 rustfritt stål med bikakekjerne av aluminium anbefales. Den 100 % fiberfrie naturen til bikake av aluminium eliminerer støvkilder, og dens høye flathet (overflatevariasjon ≤0,5 mm) oppfyller presisjonskravene til FFU-luftstrøm. I ISO klasse 4 og høyere renrom kan denne kombinasjonen kontrollere veggpartikkelgenerering til ≤0,5μm partikler <100 per fot³ .

Matforedling og kjølekjedelagring

Matfasiliteter må balansere anti-korrosjon, termisk isolasjon og vanntetting. 304 rustfritt stål overflate med polyuretan (PU) kjerne anbefales. PUs varmeledningsevne så lav som 0,024 W/m·K reduserer energiforbruket for kjølelagring betydelig; dens lukkede cellestruktur forhindrer vanndampinntrengning, og unngår korrosjon på baksiden av rustfritt stål forårsaket av langvarig kondensfesting. I termiske syklustester fra -20°C til 50°C viste denne kombinasjonen ingen kjernepulverisering eller overflatedelaminering.

Kyst- eller kjemiske industrianlegg

Miljøer med høy saltholdighet eller syre/alkalidamp utgjør de største materielle utfordringene. 316L overflate i rustfritt stål med bikakekjerne i aluminium er obligatorisk, og alle monteringsskruer og aluminiumsvinkeltilbehør må også være 316L for å forhindre galvanisk korrosjon. Selv 316L i slike miljøer krever periodisk overflatepassiveringsbehandling (hvert 2.–3. år) for å reparere passive filmer som potensielt er skadet av mekaniske riper.

Hvordan forhindre rust under installasjon og vedlikehold

Selv med renromspaneler i rustfritt stål med høy ytelse, kan feil installasjon og vedlikehold forårsake for tidlig korrosjon. Følgende er verifiserte kritiske kontrollpunkter:

1. Unngå direkte kontakt mellom ulike metaller: Nylon- eller gummiisolasjonsputer må brukes mellom paneler i rustfritt stål og karbonstålramme for å forhindre galvanisk korrosjon. Feltbevis viser at uisolert karbonstål i kontakt med 304 rustfritt stål kan gi synlig rustmigrering innen 3–6 måneder i fuktige omgivelser.
2. Alle kuttekanter må forsegles: Feltskjæring skaper grader som ødelegger den passive filmen. Alle kutt skal behandles med rustfritt stål-spesifikk passiveringspasta og forsegles med silikonforsegling.
3. Velg rengjøringsmidler riktig: Unngå kloridholdige rengjøringsmidler (som natriumhypokloritt) eller saltsyrebaserte produkter på overflater av rustfritt stål. Nøytrale vaskemidler (pH 6–8) med myke ikke-vevde kluter anbefales.
4. Inspiser regelmessig drenering og tetting: Fugemassen mellom veggfotlister og gulv er en høyrisiko-korrosjonssone. Det anbefales kvartalsvise inspeksjoner; sprukket fugemasse bør repareres omgående for å hindre vannakkumulering i kjernelaget.

Gjennom disse systematiske tiltakene kan levetiden til rustfrie renromspaneler i rustfritt stål kan utvides til 1,5 ganger designlevetiden , som reduserer de totale livssyklusvedlikeholdskostnadene betydelig.
